Печь Гравицапа КЦ-4

[Batman]

4 литра воды, доступные для слива, при парении без камней дают достаточный запас и пара и времени

Почему только 4 литра? вроде бак около 10 литров?

5 литров - это от дна бака до уровня крана. + 4 литра безопасный объем, который не позволяет кипящей воде попадать в трубку из бака в теплообменник и плеваться кипятком из сопла паропровода. Десятый литр можно влить, но особо погоды он не сделает ни в паропроизводительности ни во времени автономного использования, а вот при перекосах печи может и залить раскаленный теплообменник. Потому, ИМХО - 9 литров это оптимальный безопасный объем.

Естественно, чтобы выпарить все 9 литров и поставить печь на риск поломки требуется намного больше времени,
тут просто все: перестала вода течь из крана - заглядывай в бак, если воды полбака есть, то долил водички, если видишь сухое дно, значит просохатил и нужно остужать печь до забортной температуры, заливать и топить заново

А если охота и постоянную парогенерацию, и на камушки поддавать кипятком, то держи в уме эти 4 литра.

[Сергей Н.]

А с камушками попробую, когда кассету для них сделаю, или кирпичами разживусь. Глядя на стенки топки, показалось что туда и 5 кг камней будет довольно, чтобы промять нагорячую, жалко весч портить (но это ненадолго)

Я пользуюсь плоскими кирпичами, все равно промяло, скорее всего изза поддач на камни, так что это не панацея.

Если с кирпичами, может тогда печку немного наклонить, чтобы кирпичи опирались не на топку, а на конвектор?
Или металличкскими полосками - стяжками к конвектору поджимать, чтобы на топку не давили?

[VladimirT]

Возникли следующие вопросы:
1) Как я понимаю для эффективного нагревания камни должны контактировать с топкой. Попадание воды на покрасневшую топку критично. Есть ли возможность обезопасить вертикальную топку от продавливания при помощи заводских опций, например кассеты для камней, закруглённый талькохлорид, а дальше фантазия закончилась:) Может быть удастся сделать некую паровую пушку для целенаправленной проливки камней с положения сидя на полке?
Тот кому принципиален вес может эксплуатировать и без камней. У кого есть возможность возить камни найдет место и под эти опции.
2) Нашёл в продаже бак Мобиба для печей с дымоходом по конденсату (раритет). Вместо первого сегмента дымохода его не поставить, т.к. заливать в основной бак воду не получится. Можно поставить вместо второго сегмента, но это нагрузка на дымоход. А при хорошей протопке у меня покраснело оба сегмента. Не поведет ли от нагрузки (воды в баке на втором сегменте дымохода) дымоход расположенный в основном баке?

[Бигстеп]

Если с кирпичами, может тогда печку немного наклонить, чтобы кирпичи опирались не на топку, а на конвектор?
Или металличкскими полосками - стяжками к конвектору поджимать, чтобы на топку не давили?

В том то и дело,что они почти свободно стоят между топкой и конвектором. Дымоходы убирать в топку не мешает и ладно, не стоит так заморачиваться.

[Batman]

... Попадание воды на покрасневшую топку критично. Есть ли возможность обезопасить вертикальную топку от продавливания при помощи заводских опций, например кассеты для камней, закруглённый талькохлорид, а дальше фантазия закончилась:)

Володь, попадание воды на покрасневшую топку абсолютно не критично Попробуй брызнуть на раскаленную конфорку домашней печки)))) Просто скатится вода, и все. Продавливают сами камни своим весом, когда топка раскалена до свечения и металл пластичен.

Опасно попадание воды в замкнутый объем раскаленного теплообменника, бака и т.п., когда воде деваться некуда, вот тогда и будут температурные поводки по сварным швам.

Само собой, я не рассматриваю вариант, когда ты печку на форсаже в прорубь бросишь, тогда да, попадание воды может быть фатальным
Да потом еще и нырять за ней..
"Косой, ты нырять умеешь?" ©

Плоские камни, набранные в кассету либо стянутые (без усилия) стяжками-хомутами вокруг топки, вполне имеют место быть, я уже писал о такой конструкции для Жиги, с целью защиты от лучистого тепла и некой каменной закладки.

Другой момент, что для КЦ-4 (впрочем, как и для любой другой печи семейства Гравицапа с трансформируемым конвектором) подойдут либо быстросъемные кассеты с камнями, либо вообще не заморачиваться и просто получать удовольствие, уложив те камни, которые есть.

Как Виталя сказал, вмятины на конструктив не влияют и помещать сегменты внутрь топки мешать не будут, особенно если их 6 а не 7.

P.S. По поводу бака для воды: Бак, одетый на Медиану через сегмент ведь не ведет? Хотя дымоход тоже греется на форсаже дай боже. Вот и тут не будет. Можно даже обычный, не раритетный БН-12 использовать, через переходник Согра-Парофон, и первый сегмент можно пополам попилить, чтобы высоту уменьшить, просвета в 20 см налить воду в основной бак хватит.
А на БН можно на кран еще и шланг насадить, чтобы сразу кипяток в основной бак перекачивать. 10-12 кг нагрузки на первом сегменте не нанесут ущерба конструкционной стойкости.

[Бигстеп]

5 литров - это от дна бака до уровня крана. + 4 литра безопасный объем

Сергей, а ты ничего не путаешь? Кран вроде почти у дна бака, а по твоему получается, что кран примерно по середине.

[Alex Red]

А как остаток воды из бака убирать? Если баня стоит в полустационаре, то печка часто остаётся на улице. Если ниже уровня крана Х литров воды в баке остаётся, то зимой надо бы слить. Снимать трубу и нагибать печь до горизонта? А она с камнями

Я с КЦ-3 насосик приспособил для этого дела. Тут тоже пригодится?

[Сергей Н.]

Я с КЦ-3 насосик приспособил для этого дела. Тут тоже пригодится?

Чем проще, тем надёжнее :
https://www.avito.ru/krasnoyarsk/zapcha ... _706797930

[АлексейАлександрович]

А как остаток воды из бака убирать? Если баня стоит в полустационаре, то печка часто остаётся на улице. Если ниже уровня крана Х литров воды в баке остаётся, то зимой надо бы слить. Снимать трубу и нагибать печь до горизонта? А она с камнями

Я с КЦ-3 насосик приспособил для этого дела. Тут тоже пригодится?

Кидаете в остаток воды бруски дерева мягкой породы. Когда вода замерзает, то древесина берет избыточное давление на себя. Это древняя хитрость. ))

[Alex Red]

Вот это да! Жалко большой лайк поставить нельзя

[StAlk]

Batman
Логика понятна... а мне нравилось в кц3 именно обьем кипятка который можно использовать весь... а если в пароперегреватель попадет вода при ее доливе - насколько критично?
Как сливать при стационаре тоже получается вопрос - каждый вечер надо ее разбирать и в горизонт? А конструктивно есть возможность врезать кран пониже самому?

[Диастел]

Не надо ни какие палки в бак пихать или наклонять)) Просто сливаем через кран что слилось, подкидываем пару полешек в топку, сама выкипит.

[Александр Петрович]

Ну либо остатки не насосом, так губкой паралоновой выбрать. А вообще места там много, ничего не будет даже если до льда дело дойдет. Ну на Бомбе точно проверено.

[Batman]

5 литров - это от дна бака до уровня крана. + 4 литра безопасный объем

Сергей, а ты ничего не путаешь? Кран вроде почти у дна бака, а по твоему получается, что кран примерно по середине.

Виталь, у меня кран посередине бака. Вливаю 5 литровую баклажку, перекрывает кран до уровня гайки футорки. Завтра в гараж поеду, засниму подробнее.

StAlk в КЦ-3 тоже не весь объем используется, ниже крана около 3 литров.

На самом деле, то что кран на КЦ-4 расположен повыше, для меня огромный плюс! 5 литров воды, которые предохраняют бак от разрыва, чтобы их выпарить нужно продолжительное время, за которое полюбому в бак заглянешь, и поймешь что нужно воды долить.

Если перельешь - тоже ничего критичного не будет (в разумных пределах) просто будет плеваться кипятком из паропровода вместо пара. Зальешь бак "под пробку" на форсаже - получишь больше литра воды в раскаленном теплообменнике. Как поведет себя перегретый пар и кипяток - лично я проверять не буду.

[Бигстеп]

Виталь, у меня кран посередине бака. Вливаю 5 литровую баклажку, перекрывает кран до уровня гайки футорки. Завтра в гараж поеду, засниму подробнее.

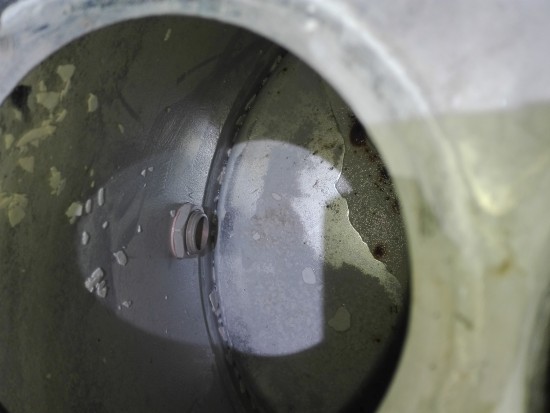

У меня почти у дна, сантиметрах в 3х. Там ну никак не 5 л. может 2, ну максимум 3.

Александр Петрович

Замерил. Специально с бака не сливал на поддачи. Бак добавлял примерно раз в час, на дне ещё оставалось сантиметра 2-3 воды. Как раз примерно до крана.
