сразу после приобретения бани-палатки МБ-12 выяснилось, что париться сидя, а тем паче лежа - гораздо лучше и значительно приятнее, чем стоя. Табуретки помогали мало, на первый раз конечно оно самое то, но полки так или иначе нужны. Денег было, как всегда, в обрез, а руки зато чесались. Посмотрел я с грустью на цены на оригинальные полоки ПС-700, почесал тыковку и поехал за досками. Не буду сейчас описывать тонкости разработки конструкции маленького полока целиком из дерева, фотографий нет для иллюстрирования, оставлю это на следующий пост. Скажу только, что получился он 1,5м в ширину, довольно устойчивый и нелегкий, ибо доски были сырые, промороженные. Для изготовления потребовались 2 доски 6м*200*2см, ну остатки остались, электролобзик, ленточная шлифмашинка, вибрационная шлифмашинка для финишной обработки, горсть саморезов, 4 петли, 2 талрепа и пара метров троса. Материалов в целом рублей на 600. Правда практика показала, что не стоило экономить на стальном тросе и железных петлях - поржавели преизрядно, а трос обмочалился и стал опасным.

с этим полоком я намаялся, делал 2 вечера, в основном было просто любопытно, что получится. А получилось недурно, эта лавка работает сидушкой до сих пор на входе в квартиру.

Следующий полОк стал делать канонически - из железной трубы 12мм. Сразу скажу, воспользовался оутсорсингом - сделал чертеж и дал коллеге, владеющему сварочным аппаратом, тот сварил каркас. далее болтами М5 все закручено протестено, пересверлено. В Леруа взял досок (дорогие, 6 штук в 1200 обошлись) шлифованной сосны с шлифованными фрезой краями (у меня фрезы нет), их осталось только облить маслом для полоков и попилить на нужный размер. Масло для полоков оказалось неожиданно дорогим- 633руб/литр, пришлось жабу задушить и взять, ибо лаком акриловым покрывать банное дерево посчитал неправильным. Зато фактуру подчеркнуло красиво и защитило дерево. Первая лавка-то потемнела без защиты за год.
Железо покрасил маленькой баночкой красного и черного, когда красный закончился, хаммеррайта прям по ржавчине. красил колхозно, кисточкой. Краска оставалась еще с древних времен, походу этими баночками еще мои предки рисовали мамонтов в пещерах. Краски еще осталось - на пару полоков потомкам точно хватит.

все болты затянуты гайками с автогроверами, нижние укосины соединены болтом и закручивающимся барашком. К сожалению вживую оригинального полка ПС-700 не видел никогда, поэтому сделал так, как придумалось попроще в реализации. от растележивания (ну как еще выразиться??) конструкция защищена крепким прокрашенным тросом, диаметр уже не помню, а вот длина на этот раз фиксирована, посему обошелся без тальрепов.

собирается за пару минут, но вот только тяжелый полок вышел просто жесть. компактный, да, но тяжеленный ужасно. взвесить нечем. В целом опыт получился интересный, но вывод для себя я сделал такой - потраченное время лучше бы по специальности подзаработал и на вырученные деньги купил фабричное изделие. Не очень-то сэкономил, а учитывая время - даже прогадал. В дальнейшем так и сделаю и закажу для большой палатки уже пару-тройку кроватей КС-350.

Плюс только в том, что на какой-то момент рукастым себя почувстовал, типа "сам могу". это тоже немаловажно с психологической точки зрения, как для трехлетних детей
Ну и еще плюс в том, что полок получился, как я хотел - "дышаший", сквозь щели проходят конвекционные потоки.

Спасибо за внимание

деревянную давай СКЛАДНОЙ делай, что обленился?
мне так то она интересовала... эх ...не складная значит... печалька

как это не складная? еще как складная! просто фоток сейчас нету. достану - выложу конструкцию.

Dimmx писал(а): Ну и еще плюс в том, что полок получился, как я хотел - "дышаший", сквозь щели проходят конвекционные потоки.

Конвекционные потоки это хорошо, филейная часть обогревается и проветривается одновременно, гы!

для тех, кому интересно все-таки посмотреть процесс создания деревянной складной лавки "с нуля". проект держался в голове, никаких чертежей, все делалось и подгонялось по месту согласно логике.

сразу на вопрос "зачем делал, чего не купил готовое изделие" отвечу - руки чесались, хотелось попробовать новые инструменты, которые были полгода как куплены, а лежали без дела, ибо не было задачи им. еще когда делал лавку, планировал выложить сюда репортаж, поэтому фотографий много снимал на телефон. Ну и не последнюю роль играло отсутствие денег на удовольствия, заказать с доставкой до Переславля фабричные лавки попросту не мог, а париться сидя/лежа хотелось уже.

Начало.
куплено 4 доски 200мм*4м (в первом посте ошибка, я не стал слишком длинные доски брать)
4 петли, саморезы, тальрепы и тросика пару метров.

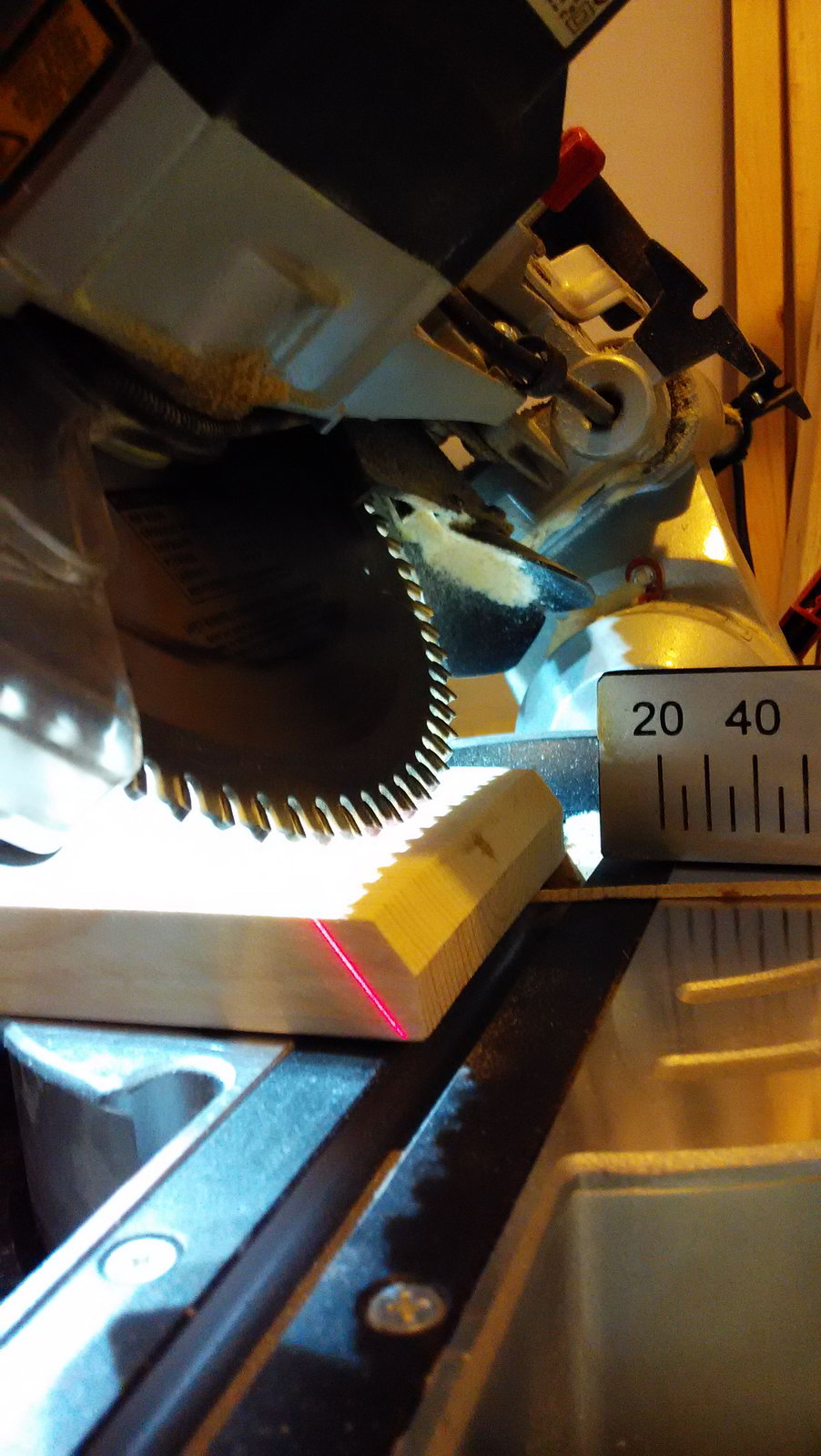

Инструмент: лобзик, торцовочная пила, ленточная шлифмашина для грубой зачистки сырого дерева, виброшлифмашина для финальной полировки.

начало: распилил 3 доски по 1,5 метра (размер помню приблизительно) доски прошли черновую обработку на улице, ибо очень уж много опилок. далее все богатство поехало домой в коридор, а то на улице весна, холодно да и дожди опять же. сначала 3 доски соединил короткой перемычкой. между досками оставил по 1-1,5 сантиметра расстояние, так фен-шуй велит. и не защемится ничего и не провалится палец между досками. расстояние выбирал на глазок. дальше напилил отрезков по мысленному проекту и финишно зашлифовал все доски, поскольку шлифовать после сборки будет проблематично. на это ушло львиная доля общего времени сборки лавки. ножки поставил на петли, сами доски пришлось подпилить под углом, чтобы раскладывались нормально. петли расположены таким образом, чтобы шире положенного ножки разойтись не могли в принципе. смотрите сами - по изображениям видно. с ножками получилось как-то так: предварительно отрезал под 45 градусов конечный угол ножек, чтобы в развернутом состоянии укосины упирались в центральную доску, вот в итоге ножка выглядит так и подробнее узел сгиба (видно, что доску пришлось чуток подрезать, чтобы не мешало петельному механизму ИТАК, в результате лавка для ног в парилке выглядит следующим образом Высота лавки 350мм, ножки от разъезжания стянуты стальным тросиком. чтобы сложить лавку - нужно ослабить тальрепом трос, тогда ножки на пару сантиметров расходятся друг от друга на угол, бОльший 90 градусов, что позволяет укосине выйти из паза и дать ножке сложиться вниз. в принципе по картинке выше все это видно сразу, можно было не тратить буквы

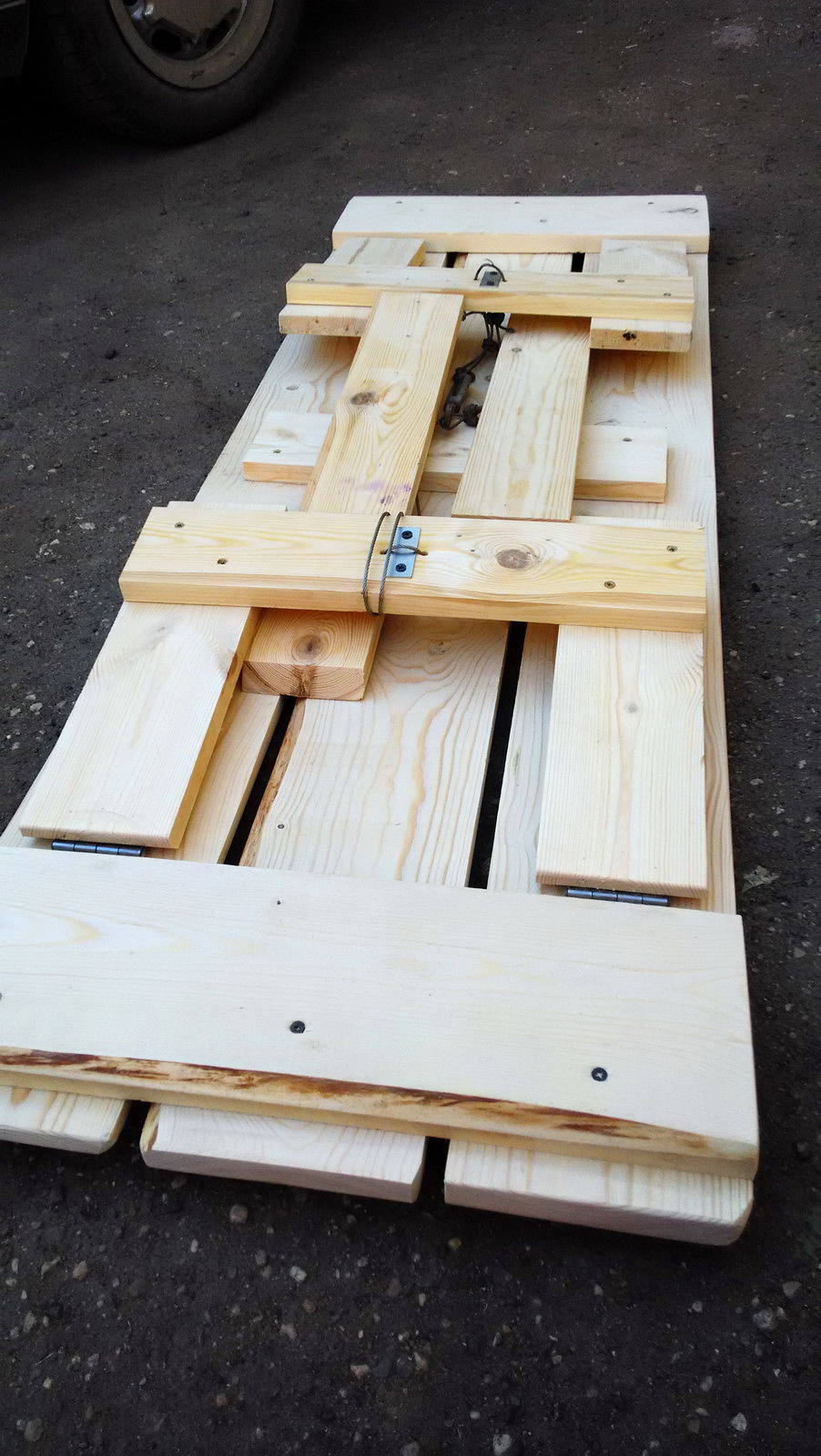

в сложенном виде лавка довольно компатна,хотя и весит изрядно. В УАЗ Патриот сзади поперек борта лежит спокойно. по лавке бегали и прыгали, она выдержала самую суровую эксплуатацию.

Надо переходить на алюминий, по опыту говорю.

Станислав Николаевич писал(а):Надо переходить на алюминий, по опыту говорю.

Николаич, верно пишет!
Немного подправил сообщение:

Делюсь своим 10-ти летним опытом активного мобибщика: складной полок по прототипу ПС-350 из старой раскладушки; вес 5-7 кг (в основном за счет дерева-20мм); размеры как у ПС-350, но длина 180мм,(уменьшил ширину старой отслужившей свой срок стандартной советской раскладушки с помощью подходящих по размеру вставок, ); нагрузка перераспределена стандартно тросовой растяжкой ;

Более 10(!) лет службы сего девайса в комплекте с основным полоком и всё на букву "Норм"! )


P.S. (Повезло же этой "Старой Раскладушке"- на 2-х морях (Чёрном и Азовском)не раз побывала,(причем "забесплатно" ), и на горные реки и озёра, леса Северного Кавказа частенько выезжала... Кто б меня так возил, на руках из машины - в машину носил.. Чтоб я так жил!!! )
