Поменять топку Медианы своими силами

[АлексейАлександрович]

Недавно к нам обратился один наш бывший покупатель, который выразил желания самостоятельно реконструировать свою печь Медиана. Сделать ей капитальный ремонт. А именно взять свою старую Медиану, высверлить заклепки и срезать с нее конвектор. Топку старую на выброс.

У нас заказал только новую топку в сборе с дверкой, но без конвектора. Обошлось ему это 5500 руб. с учетом скидки, как человеку, у которого уже есть Мобиба.

Выслали ему топку. Так как модернизация Медианы годами производится умышленно без изменения установочных размеров и габаритов, то трудностей сконектить топку нового поколения Медиана-4 с конвектором от Медианы-1 лично я не видел никаких трудностей. Но все же было интересно как покупатель это сделает.

Я попросил потом описать для читателей форума как он провел ремонт. Сам на форуме он не публикуется, но разрешил его письмо опубликовать мне от его имени.

Зовут человека Гильманов Асхат. И вот его письмо:

Добрый день Алексей! Сегодня заменил топку в печи Медиана. Из инструмента воспользовался зубилом, дрелью, сверлом 3.2мм и заклепочной машинкой. Зубилом срубил заклепки на боковых и задней стенке, вынул топку и поставил новую.

На старой печке крепление топки к экрану осуществлялось в трех точках (два сбоку и одно сзади) на новой в девяти местах поэтому пришлось просверлить новые отверстия для крепления-9шт сверлом на 3.2мм. С учетом новых отверстий и срубленных заклепок на задней стенке для сбора всей конструкции использовал 23 новых заклепки 3.2 х 6 .

Дальше описывать процесс не имеет смысла так как любой кто захочет заменить старую топку на новую , быстро поймет что сложного там ничего нет.

Теперь пару слов о новой топке и ее отличии от старой. То что крючок на дверце изменили это мелочь, но приятная. А вот то что узел выходной трубы стал с кольцом и еще труба в трубе проходит - это хорошо. У нас старая печь как раз в этом месте в первую очередь и развалилась. Спасибо вам за новую топку, на сайт Мобибы отзыв отправить не получается,надо видимо регистрироваться поэтому если посчитаете нужным разместить там этот комментарий попробуйте сделать это сами .

P.S. в 2013 г. мы брали баню в поход на Шантарские острова в Охотском море. Погода была дождливая и холодная. И только благодаря Мобибе МБ-103 и Медиане, все мы 7 человек смогли быть на утро сухими и еще и иногда баловать себя банными процедурами. До свидания.

Гильманов Асхат.

[Nikolay]

Алексей Александрович!

А не планируется ли выпускать комплект для модернизации Медианы-3 в Медиану-4?

[АлексейАлександрович]

Алексей Александрович!

А не планируется ли выпускать комплект для модернизации Медианы-3 в Медиану-4?

Что для этого нужно? Новый конвектор с экраном снизу можно хоть сейчас заказать.

[Андрей104]

Заменил топку медианы.
Порядок действий следующий:
1. Написать письмо Алексею Александровичу (mobiba@ya.ru) и изложить суть проблемы.
2. В сберкассе оплатить стоимость новой топки. (реквизиты и сумму получить письмом от А.А.) в сберкассу не забыть свой паспорт
3. Скан квитанции об оплате отправить "ответом на реквизиты"
4. Через три дня проверить почту и обнаружить там номер заказа транспортной компании. На сайте транспортной компании ввести номер заказа и увидеть, что он к вам едет. Позвонить в эту транспортную компанию в своём городе и согласовать адрес терминала прибытия, или решить вопрос с доставкой "до двери".
5. За 2-3 дня до "ориентировочной даты прибытия" мониторить на сайте транспортников прибытие. (у меня планировалось 8-го, приехало 6-го, мне позвонили что приехало 7-го, когда я заезжал к ним на склад )

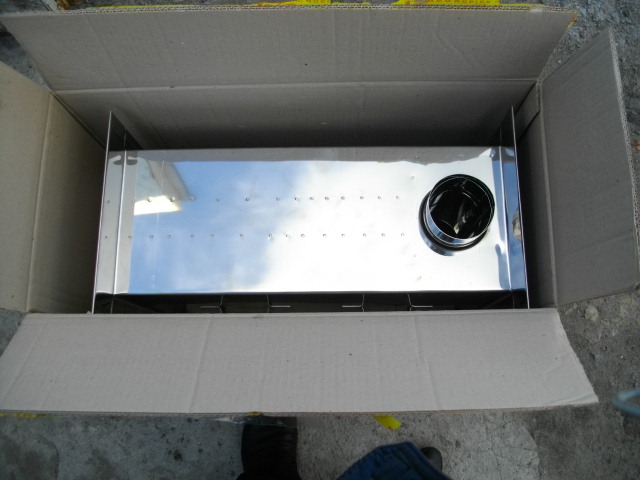

6. С паспортом и деньгами за доставку +около 350р. (упаковка в индивидуальный ящик и НДС) приезжаем на склад ТК и довольно быстро забираем посылочку.

Для работ по замене понадобятся:

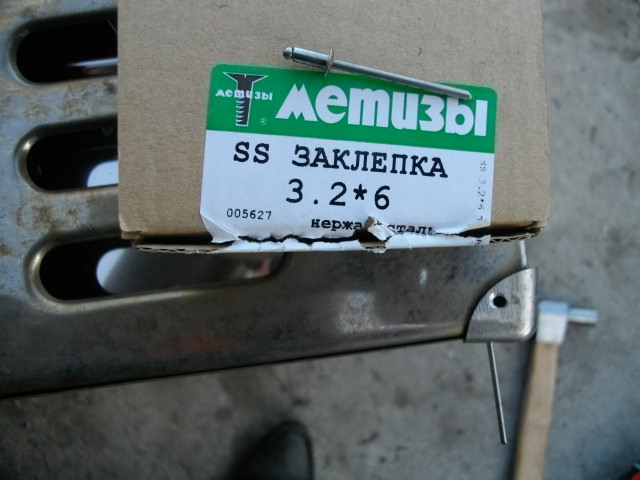

Дрель, сверло 3.2, сверло 4-6 (любое), молоток, гвоздь 50-ка, заклёпочник, заклёпки нерж 3.2 на 6 (заклёпок понадобится штук 25-30, но дешевле купить коробку 100 шт, нежели поштучно). Зубило не надо.

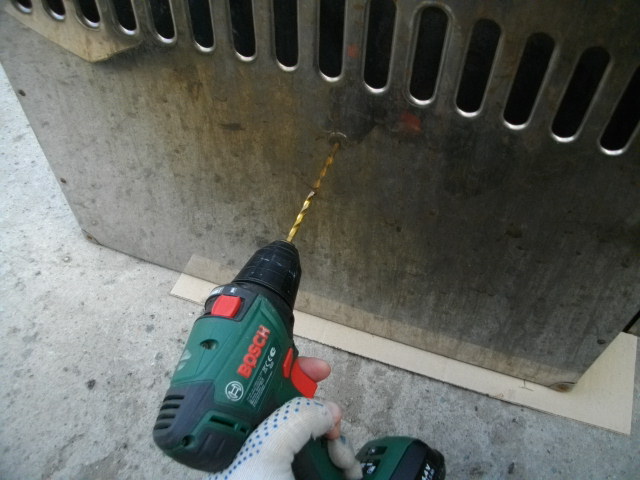

7. Толстым сверлом (4-6) сверлим в старую заклёпку, пока не оторвётся шляпка заклёпки. Необходимо высверлить заклёпки крепящие кожух к топке и заклёпки передней стенки кожуха . При помощи гвоздя и молотка выбиваем остатки заклёпок.
8. Снимаем переднюю стенку кожуха и вытаскиваем старую топку. Внимательно осматриваем старую топку и обращаем внимание на слабые места, послужившие поводом для замены. Осматриваем те-же места в новой топке. Делаем выводы .
9. Положив кожух на заднюю стенку, вставляем через отсутствующую переднюю стенку новую топку. не вставить вверх ногами

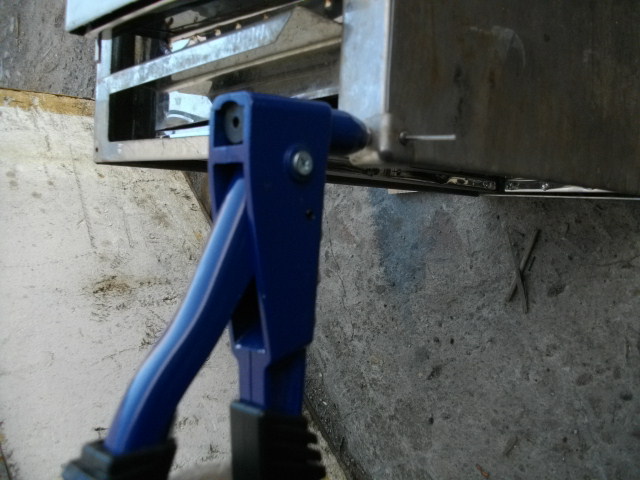

10. Приклёпываем переднюю стенку кожуха и сверлим дырку в кожухе сверлом 3.2 в проекции крепления кожуха к топке и сразу ставим в неё заклёпку.
11. Поворачиваем печь по кругу, сверлим и клепаем.
12. Переставляем зольник из старой печи, перекладываем трубы, ножки в новую печь. Резьбу ножек полезно брызнуть латунной смазной для болтов.
13. Радостно выкладываем на этой ветке свой уникальный опыт и благодарности производителю .

[Андрей104]

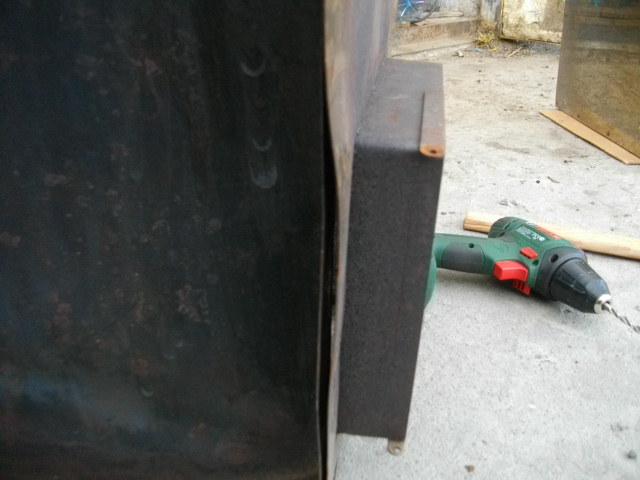

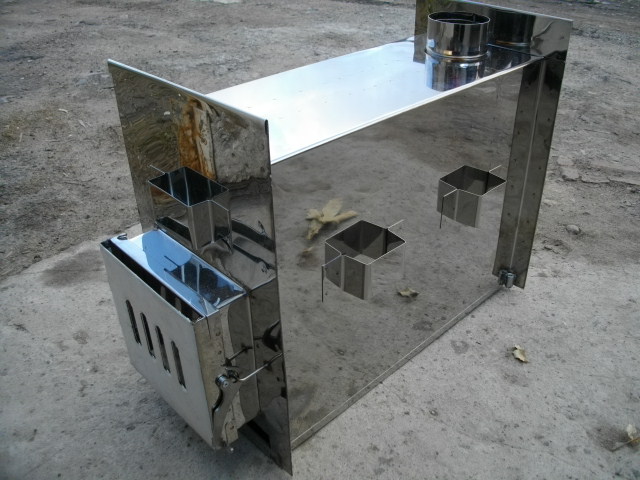

фото

[Андрей104]

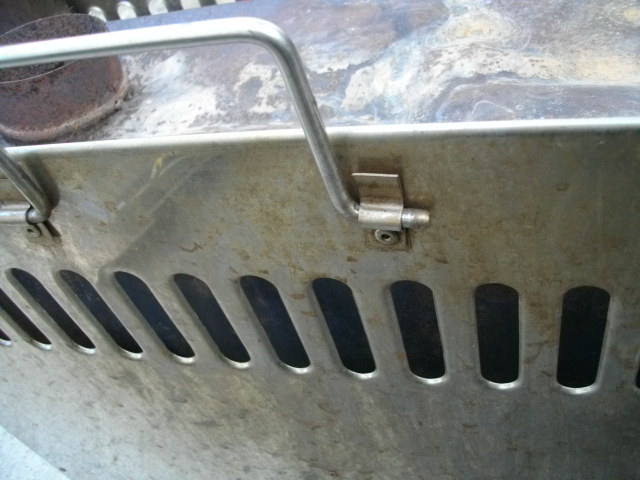

ещё

[Андрей104]

и ещё

[Андрей104]

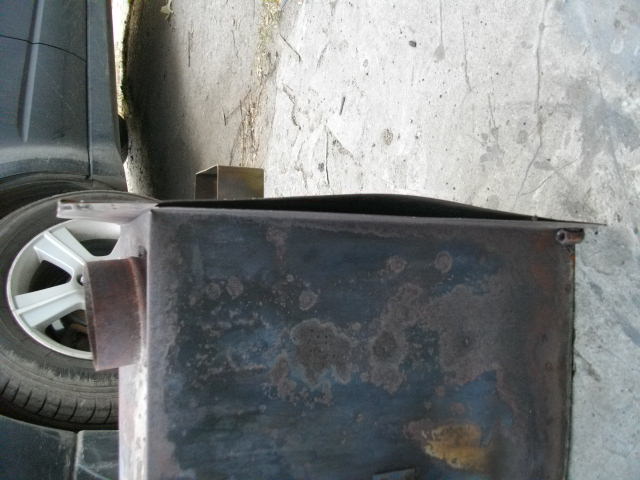

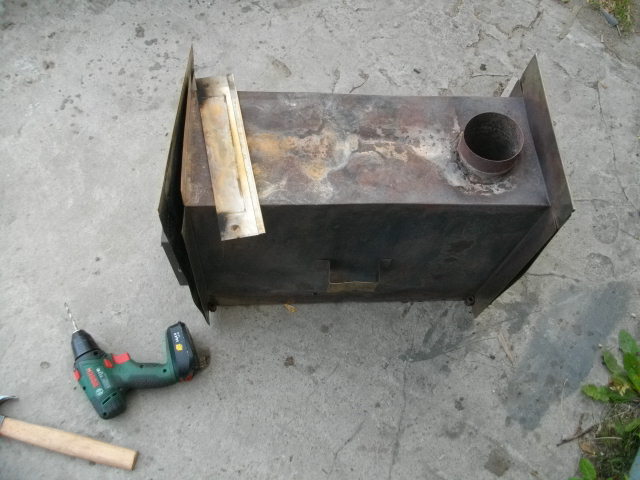

старая топка

[Aleksei]

Здорово. Мне после пива с раками при замене понадобились только: шуруповёрт, сверло 4 (т.к. заклёпки только 4-ка были) и заклёпочник. А стенку я снимал заднюю что бы сразу увидеть и проконтролировать как новая дверца топки и её ручка помещаются в старом конвекторе. И, я не понял, у Вас что зольника к новой топке в комплекте не было? (У меня был).
А инструкция по замене у Вас хорошая получилась.

[Андрей104]

И, я не понял, у Вас что зольника к новой топке в комплекте не было? (У меня был).

Нет, зольника в комплекте не было. Старый чуть меньше и в ширь и ввысь, но не криминально (надеюсь). Хотя старым в новой топке плотно поддув не перекрыть((
Будем посмотреть, и решать по мере поступления.

[_Михаил_]

Всех приветствую.

Сам владею 104-ой + Медиана 3. Пока что за год парился всего раз пять.
Мне интересно, сколько же "парений" пережили ваши печки, что им потребовалась замена топки?

[_Михаил_]

Всех приветствую.

Сам владею 104-ой + Медиана 3. Пока что за год парился всего раз пять.
Мне интересно, сколько же "парений" пережили ваши печки, что им потребовалась замена топки?

[Дядя Федор]

Добрый день!
Пришла новая топка, до этого была печь "Ультра" с заслонкой.
После замеров выяснил, что длина новой на 2см больше
Я так понимаю тут либо творить Франкенштейна либо заказывать другие конвекторы?

[тор Вик]

Задача не из легких....... Если все подходит кроме длины я бы сделать попытался сделать распил где-нибудь сбоку задней части

[тор Вик]

это я про конвектор
