Печь Гравицапа КЦ-4

[Batman]

Добрый день.
У меня такой вопрос, на прошлых выходных отвалился парогениратор
упал на дно топки при чистки печи.
и мне не понятно, как он там крепился? был ли приварен к трубке которая идет из бака с водой? или просто вставлялся, так же как в трубку выхода наружу пара, которая установлена в баке топки.
я пытался как поставить всё на место. но при небольшом движении печки (взять за ручку и попробовать перенести, парогениратор снова отваливается ) скажите как быть*?

Печаль-беда

Давайте фото в студию, смотреть нужно. Несколько фото самой шайбы парогенератора с разных ракурсов,чтобы были видны оба патрубка, фото бака со стороны топки, фото дна бака через заливную горловину. Когда была выпущена и когда приобретена печь.

Если чисто технически - то скорее всего, это замена бака вместе с ППГ.
Более точно - только после обследования.

[Joze]

Добрый день.
У меня такой вопрос, на прошлых выходных отвалился парогениратор
упал на дно топки при чистки печи.
и мне не понятно, как он там крепился? был ли приварен к трубке которая идет из бака с водой? или просто вставлялся, так же как в трубку выхода наружу пара, которая установлена в баке топки.
я пытался как поставить всё на место. но при небольшом движении печки (взять за ручку и попробовать перенести, парогениратор снова отваливается ) скажите как быть*?

Печаль-беда

Давайте фото в студию, смотреть нужно. Несколько фото самой шайбы парогенератора с разных ракурсов,чтобы были видны оба патрубка, фото бака со стороны топки, фото дна бака через заливную горловину. Когда была выпущена и когда приобретена печь.

Если чисто технически - то скорее всего, это замена бака вместе с ППГ.
Более точно - только после обследования.

Фото сделаю на выходных
Вчера попытался снять бак, отогнув крепления, но бак сидит очень плотно, просто руками никак не вынуть, дело было вечером и поэтому некогда было дальше пытаться, загнул обратно крепежи.

[Joze]

Добрый день.
У меня такой вопрос, на прошлых выходных отвалился парогениратор
упал на дно топки при чистки печи.
и мне не понятно, как он там крепился? был ли приварен к трубке которая идет из бака с водой? или просто вставлялся, так же как в трубку выхода наружу пара, которая установлена в баке топки.
я пытался как поставить всё на место. но при небольшом движении печки (взять за ручку и попробовать перенести, парогениратор снова отваливается ) скажите как быть*?

Печаль-беда

Давайте фото в студию, смотреть нужно. Несколько фото самой шайбы парогенератора с разных ракурсов,чтобы были видны оба патрубка, фото бака со стороны топки, фото дна бака через заливную горловину. Когда была выпущена и когда приобретена печь.

Если чисто технически - то скорее всего, это замена бака вместе с ППГ.
Более точно - только после обследования.

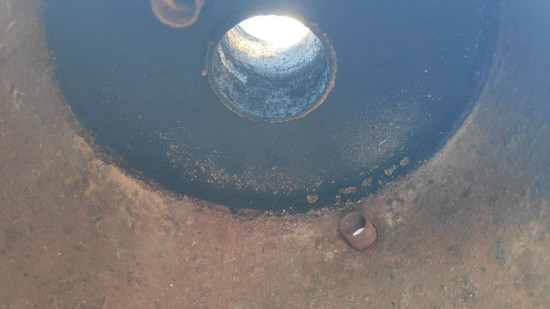

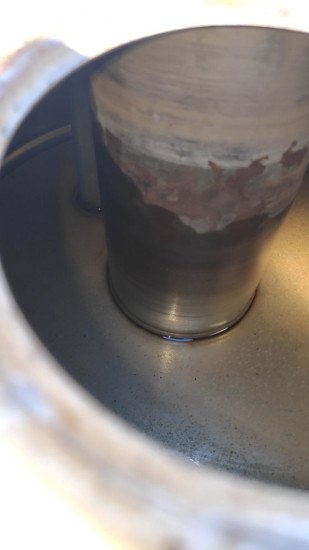

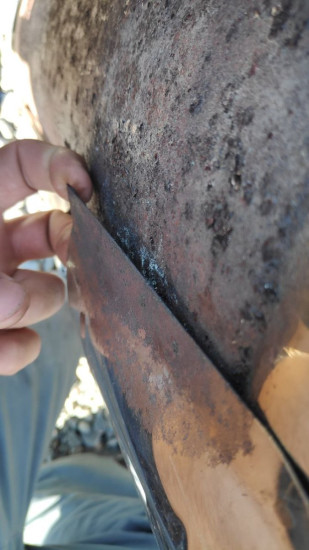

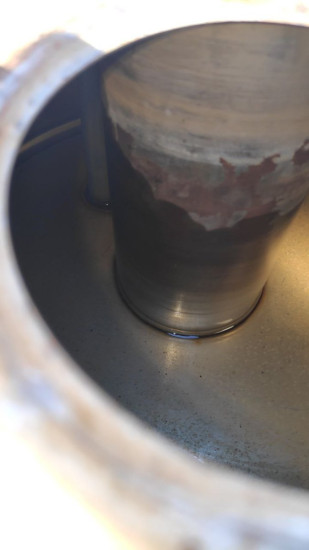

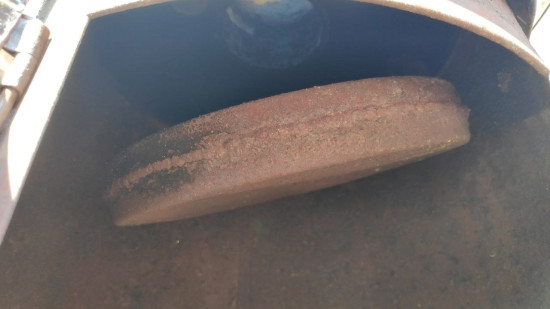

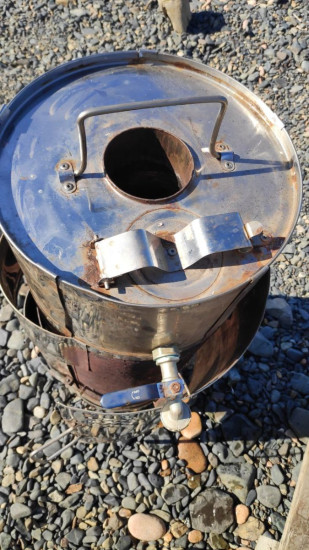

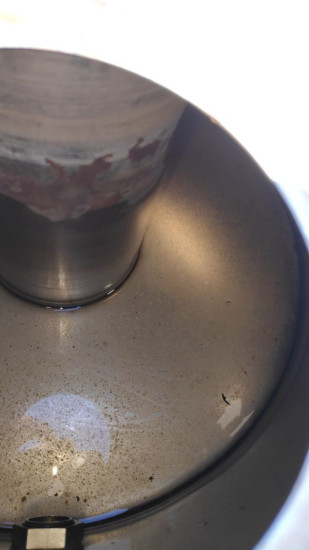

Прилагаю фото,
Что в моем случае можно с ней сделать, что бы она еще пжила хотябы годик?

[Joze]

Приобреталось всё в 22 году, новое
баня МБ-10, потом второй слой для нее, так же теплый пол и печка КЦ-4
паспорта на баню и второй слой сохранились, на печь ничего не осталось.

[Joze]

Приобреталось всё в 22 году, новое
баня МБ-10, потом второй слой для нее, так же теплый пол и печка КЦ-4
паспорта на баню и второй слой сохранились, на печь ничего не осталось.

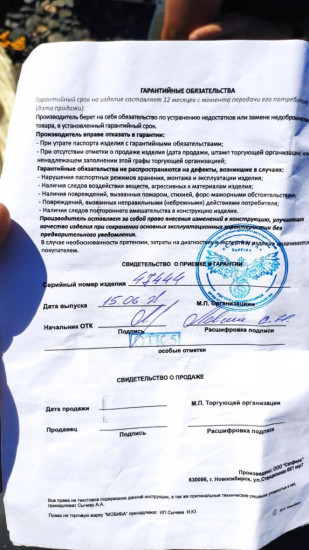

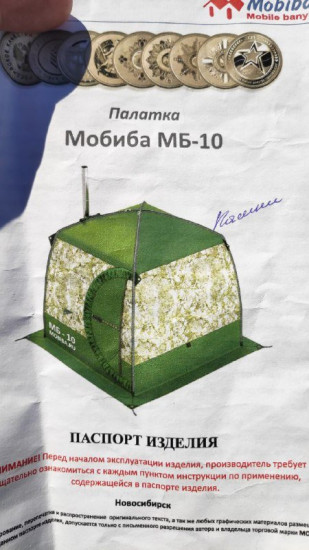

Вот такие паспорта могу и на второй слой скинуть
сегодня смогу сфотать

[StAlk]

Joze

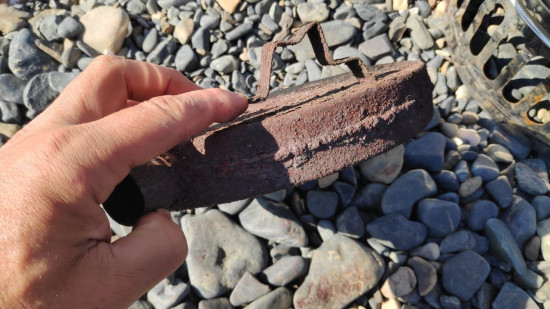

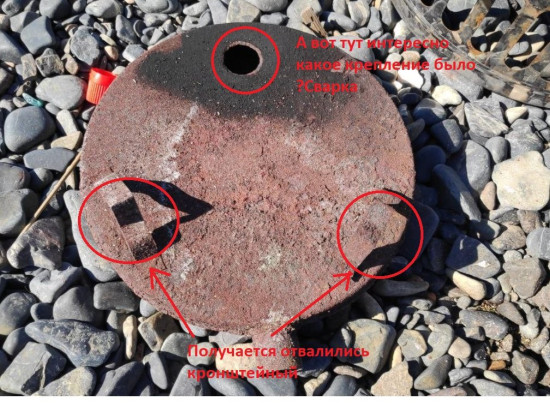

Видно что 2 кронштейна отвалились.
Непонятно место входа в трубки в пароперегреватель - оно тоже отвалилась по сварке? или просто вставляется?
Вообще выглядит так - снимать бак - и к аргонщику - попробовать все приварить обратно...
Попробовать зачистить до блеска металла - если получится то и приварить получится.

[Joze]

Joze
Видно что 2 кронштейна отвалились.
Непонятно место входа в трубки в пароперегреватель - оно тоже отвалилась по сварке? или просто вставляется?
Вообще выглядит так - снимать бак - и к аргонщику - попробовать все приварить обратно...
Попробовать зачистить до блеска металла - если получится то и приварить получится.

2 кронштейна и небыли приварены к дну водяного бака, а напротив играют роль как бы ограничителя, что бы пихая дрова или сигменты труб, парогениратор не загибать вверх.

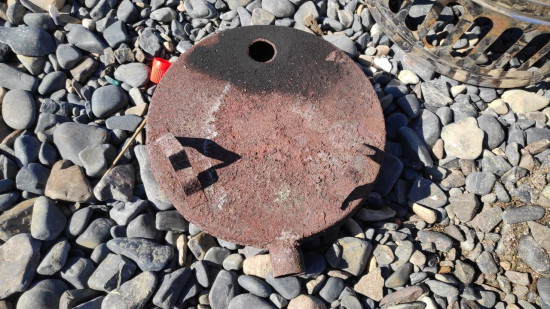

Место выхода парогениратора наружу, там просто вставляется, а вот где ровный кружок, я так понял там и было единсвеное место сварки, которое отвалилось.

[Афоня]

Добрый день.
У меня такой вопрос, на прошлых выходных отвалился парогениратор
упал на дно топки при чистки печи.
и мне не понятно, как он там крепился? был ли приварен к трубке которая идет из бака с водой? или просто вставлялся, так же как в трубку выхода наружу пара, которая установлена в баке топки.
я пытался как поставить всё на место. но при небольшом движении печки (взять за ручку и попробовать перенести, парогениратор снова отваливается ) скажите как быть*?

Печаль-беда

Давайте фото в студию, смотреть нужно. Несколько фото самой шайбы парогенератора с разных ракурсов,чтобы были видны оба патрубка, фото бака со стороны топки, фото дна бака через заливную горловину. Когда была выпущена и когда приобретена печь.

Если чисто технически - то скорее всего, это замена бака вместе с ППГ.
Более точно - только после обследования.

Прилагаю фото,
Что в моем случае можно с ней сделать, что бы она еще пжила хотябы годик?

Ого как ржавеет нержавейка !!!!

[Jicharka]

2 года малый срок. Что-то пошло не так!

[Jicharka]

А территориально где пользовались? Какую воду использовали?

[StAlk]

Joze
приварить получится.

2 кронштейна и небыли приварены к дну водяного бака, а напротив играют роль как бы ограничителя, что бы пихая дрова или сигменты труб, парогениратор не загибать вверх.
Место выхода парогениратора наружу, там просто вставляется, а вот где ровный кружок, я так понял там и было единсвеное место сварки, которое отвалилось.

Тогда дело обстоит еще проще - я бы точно в гараже приварил.
И может быть еще добавил одну точку сварки где нибудь - но тут надо крепко думать - если жестко зафиксировть на 2 точки то при температурных расширениях и деформации металл может начать рваться.
Но вообще износ на порядок больше чем у меня, хотя печь у меня давно и топлю я часто и иногда на максимуме.
Такое чувство что она хранилась где то в воде (очень влажном или вообще соленом помещении)

[Jicharka]

Joze
приварить получится.

2 кронштейна и небыли приварены к дну водяного бака, а напротив играют роль как бы ограничителя, что бы пихая дрова или сигменты труб, парогениратор не загибать вверх.
Место выхода парогениратора наружу, там просто вставляется, а вот где ровный кружок, я так понял там и было единсвеное место сварки, которое отвалилось.

Тогда дело обстоит еще проще - я бы точно в гараже приварил.
И может быть еще добавил одну точку сварки где нибудь - но тут надо крепко думать - если жестко зафиксировть на 2 точки то при температурных расширениях и деформации металл может начать рваться.
Но вообще износ на порядок больше чем у меня, хотя печь у меня давно и топлю я часто и иногда на максимуме.
Такое чувство что она хранилась где то в воде (очень влажном или вообще соленом помещении)

Я поэтому за воду и регион использования спросил. Вообще не срок для Мобибы!

[Мифодий81]

Я бы приварил и печь бы еще долгое время прослужила.

[Batman]

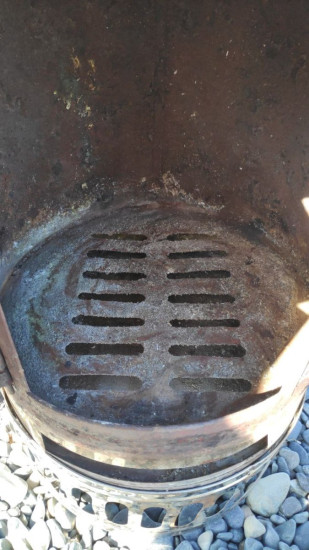

Соль однозначно, колосник практически новый, такое ощущение, что печь использовалась редко, но хранилась в жутких условиях. Трубка из бака вырвана по сварке из ППГ вместе с краем приварка. Обычно при переливе и взрывном парообразовании бублик ППГ Колобком раздувает, а тут такое ощущение, что большое количество воды попало в раскаленную печь со стороны дымохода одномоментно.
А что подразумевалось под "чисткой печи"? Просто угли вытряхивали? До этого печь отработала банную сессию в штатном режиме? Просто если начало рвать по сварке не сразу - должны были быть потеки воды внутри топки при растопке на холодную.

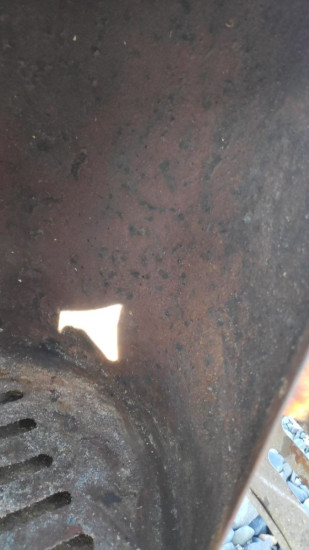

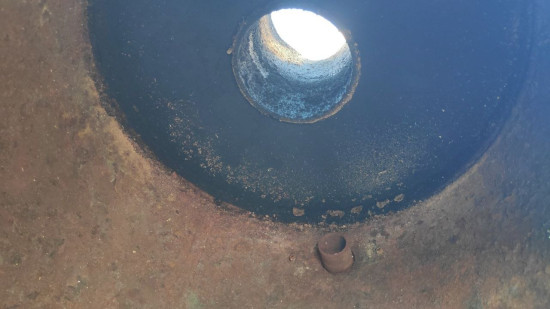

На фото изнутри бака в месте сопряжения дымохода и дна бака - это засвет или тоже дырка?

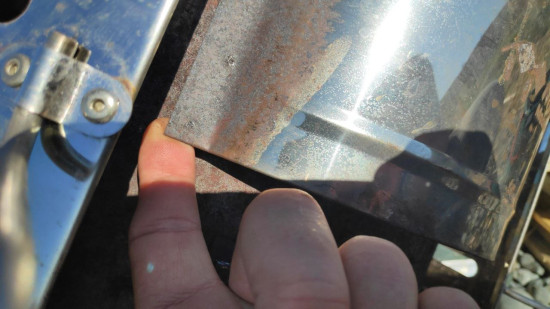

Если есть умельцы и аргон, можно попробовать приварить, сняв бак предварительно. Будет держать или нет - тут хз. По трудозатратам и итоговой цене ремонта ИМХО, проще заказать новый бак вместе с ППГ. По отошедшему конвектору- любая заклепка из нержи.
Шов на ППГ - это заводской или пробовали подваривать?

[syslog]

Если там всё изъедено и истончено, то я бы купил новую печь: возни с этой дороже будет.
Вообще, удивительно хреновое состояние печи, похоже, что какая-то агрессивная субстанция была в топливнике, или печь лежала в морской воде, стоя вверх ногами.
