Alex Red

По каркасу более подробно: В состыкованном виде в спокойном состоянии получаем трапецию с боковинами 166 см и горизонтальной частью 198 см. Итого 530 см, для "аппендикса" делаем 550 см.

Спасибо большое, Сергей!

У меня чудом в хозяйстве оказались и алюминиевые сегменты, которые я могу согнуть и использовать, как переходники.
Нет ли как какого способа измерить угол изгиба и длину изогнутого сегмента (а, сорри, он 550!)? Материала впритык,второго шанса не будет...

Попробую распечатать, там увижу угол. Пока отбой, информации достаточно.

Что-то я затупил . Этих трапеций две и они ставятся буквой Х крест-накрест, я правильно понимаю?
Или это две параллельные трапеции?

И да, какова длина гнутого сегмента?

Если трапеции две,то это две конструкции по 5.50м, как я понимаю. А следовательно, у меня не хватает метра сегментов )

Alex Red писал(а):Что-то я затупил . Этих трапеций две и они ставятся буквой Х крест-накрест, я правильно понимаю?

Эти "трапеции" по нашей терминологии "шпангоутами называются. ))

Alex Red писал(а):Что-то я затупил . Этих трапеций две и они ставятся буквой Х крест-накрест, я правильно понимаю?
...

Леш, все верно, 2 шпангоута крест накрест по 530 см (оригинал) Длина сегментов любая может быть, лишь бы рекомые пропорции выдержать (166+198+166 см) Загиб 23 градуса, но проще же можно сделать!!

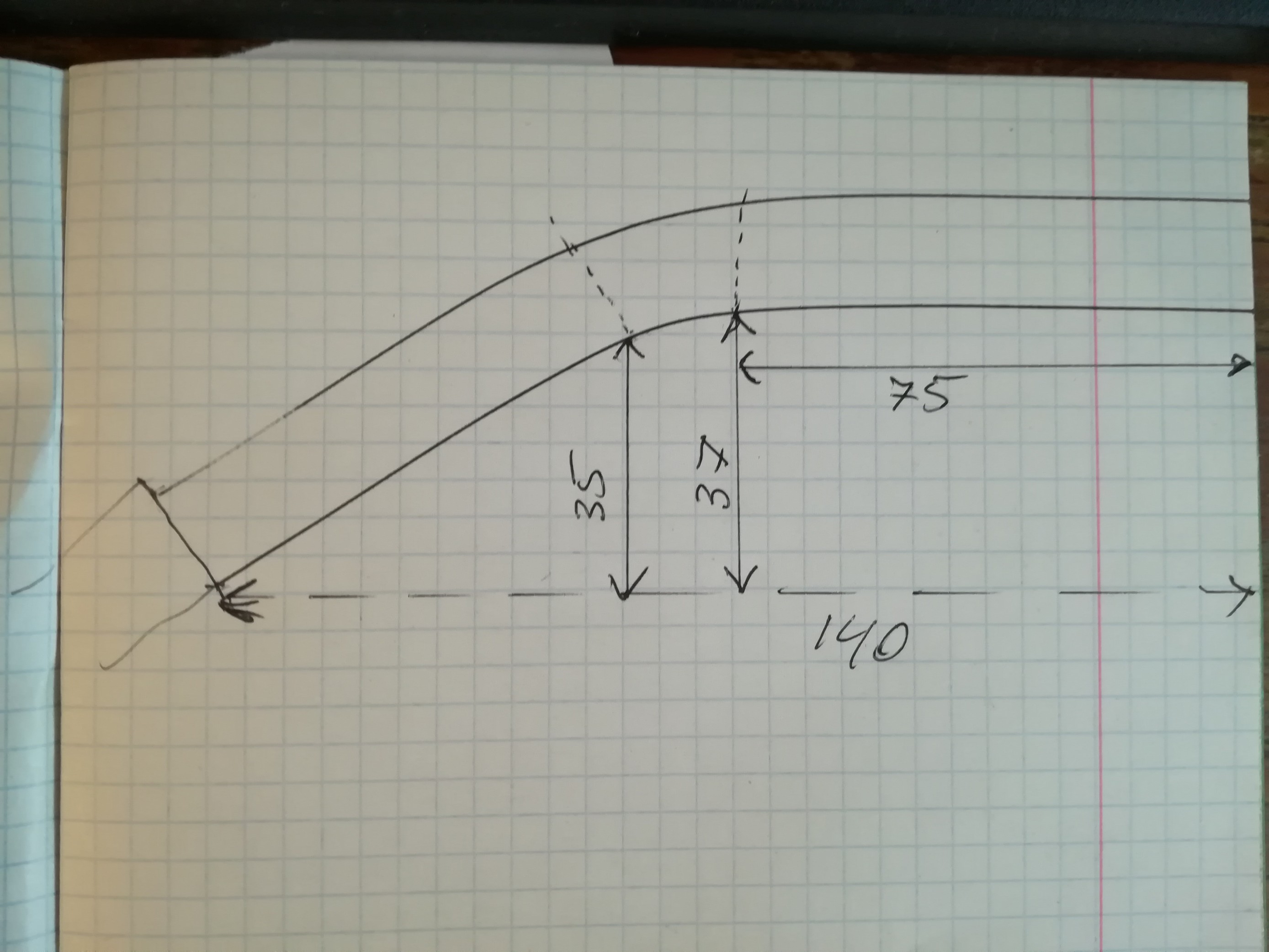

Я же не зря сегмент с загибом на тетрадном листе обвел. Все помнят, что клеточка=5мм Срисовал себе шаблон и загибай по нему. Но все-таки советую место загиба сделать из шпильки+2 трубки-переходника на концах. Будет проще и гнуть, и в дальнейшем собирать.

Посмотрел у нас в Спортмастере дуги продают, 2х50 см на 9 мм.. 750 рубликов... собрать комплект шпангоутов на десятку = 8 тысяч)))

Batman
дорого, в белом камне и в карабине дешевле сегменты.

Проверка ливнем!

Ждём результатов, как выдержит Тайфун

Выдержала отлично, скрипела, напрегалась, но всё целое! Оценка 5 баллов! Фото и видео после нет, батареи разрешились. На тенте ночью отрывались растяжки приходилось ночью перевязывать, веранда с баней не разу не чего не перевязывал!

А зачем тент натягивал? Надо было так пробовать.

Так можно пробовать дома в огороде, а остаться на острове ночью в тайфун без крыши над головой, да ещё и с семьёй, не очень хотелось. Поэтому решил перебдеть и укрепиться максимально, к тому же не известно было какое будет количество осадков.

Рисково, надеюсь все риски были учтены. Хорошо что всё закончилось без последствий. Каркас доказал свою эффективность и надежность!

Все риски учесть очень сложно, но я старался) Мы штормуем каждый год и это всегда лотерея под названием что останется с утра! Обычно оставалось мало, с утра собирали вещи по всему лесу, китайские кухни просто разрывало. В этом году благодаря Мобибе все целое!

Майор Пронин писал(а):
Все риски учесть очень сложно, но я старался) Мы штормуем каждый год и это всегда лотерея под названием что останется с утра! Обычно оставалось мало, с утра собирали вещи по всему лесу, китайские кухни просто разрывало. В этом году благодаря Мобибе все целое!

Алексей, приветствую! Если я когда-нибудь увижу от Вас фоторепортаж про Дальний Восток, где я служил в КДВО, и на фотографиях будет флаг Мобибы, то в этот же момент я буду считать, что я Вам должен либо Парофон-3, либо КЦ-4.
