Паробомба-3. Вопросы и отзывы.

[Федосеев Алексей]

Вдохновившись постами http://www.mobibaforum.ru/parobomba-f64 ... %B6#p64972
и
http://www.mobibaforum.ru/parobomba-f64 ... %B6#p53226,
а также используя время самоизоляции, а потом больничного, решил сделать себе каменный картридж для Парабомбы-3.
Сразу скажу - затея удалась! Теперь это действительно паробомба!
Для всех кто хочет в бане поддать парку, да еще со спиртовой настойкой мяты или эвкалипта, а может даже и пивом, выкладываю пошаговую инструкцию изготовления своего варианта.
Для изготовления двух картриджей нам понадобятся:

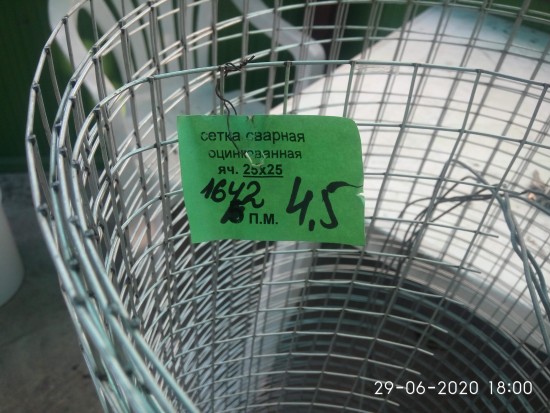

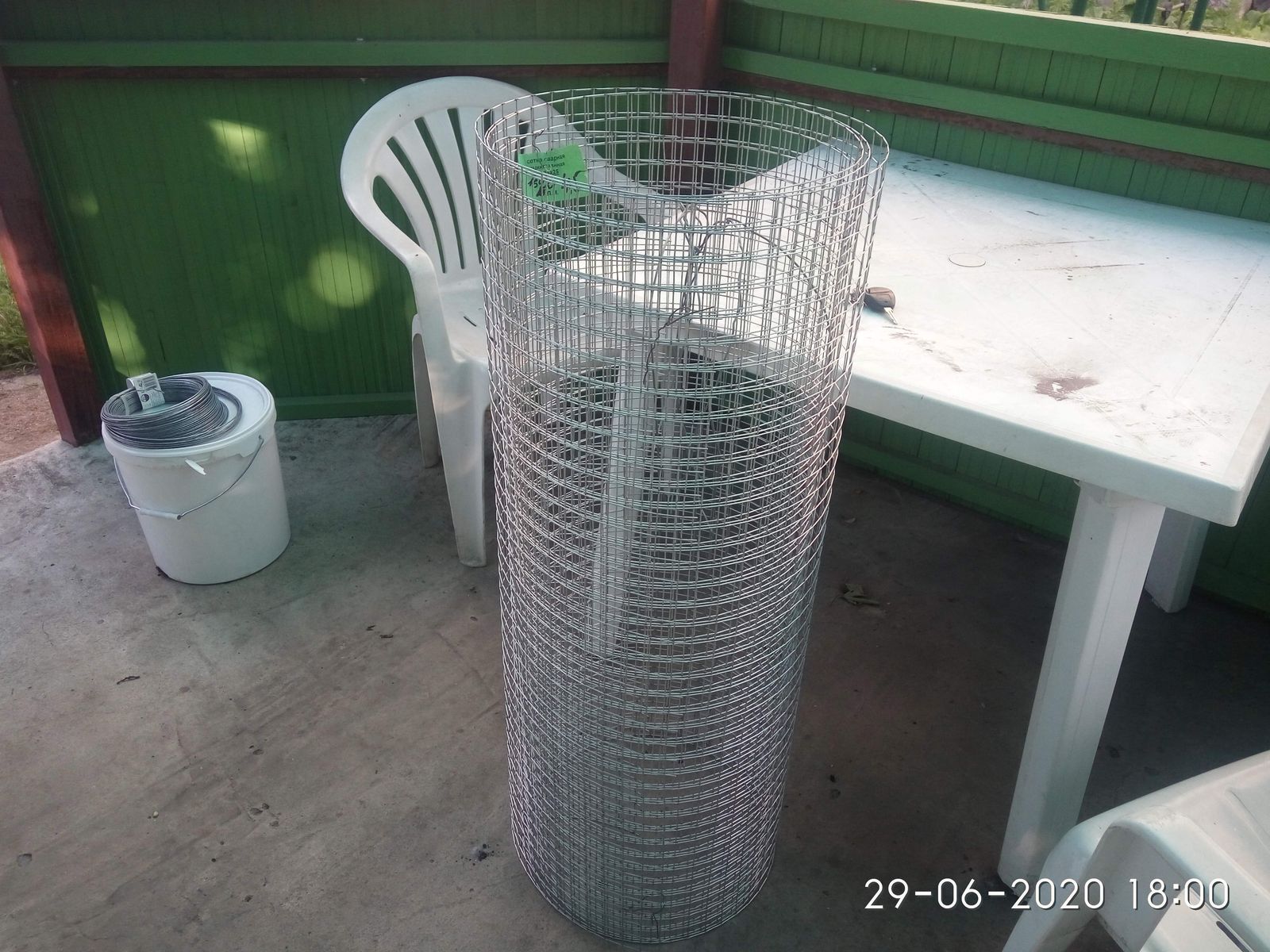

сетка оцинкованная 25х25х1,6 (ячейка 25мм, проволока 1,6мм) - Ширина 1 м (40 ячеек), длина 62,5 см (25 ячеек)

сетка 2

сетка

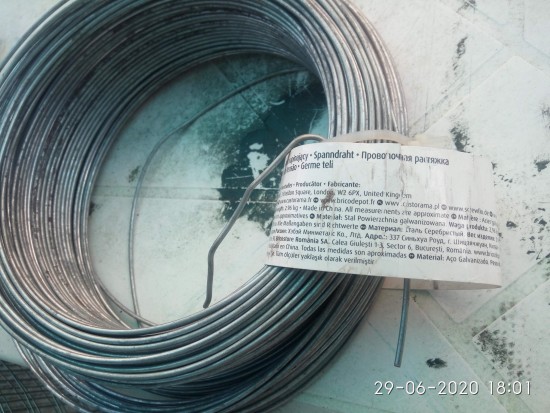

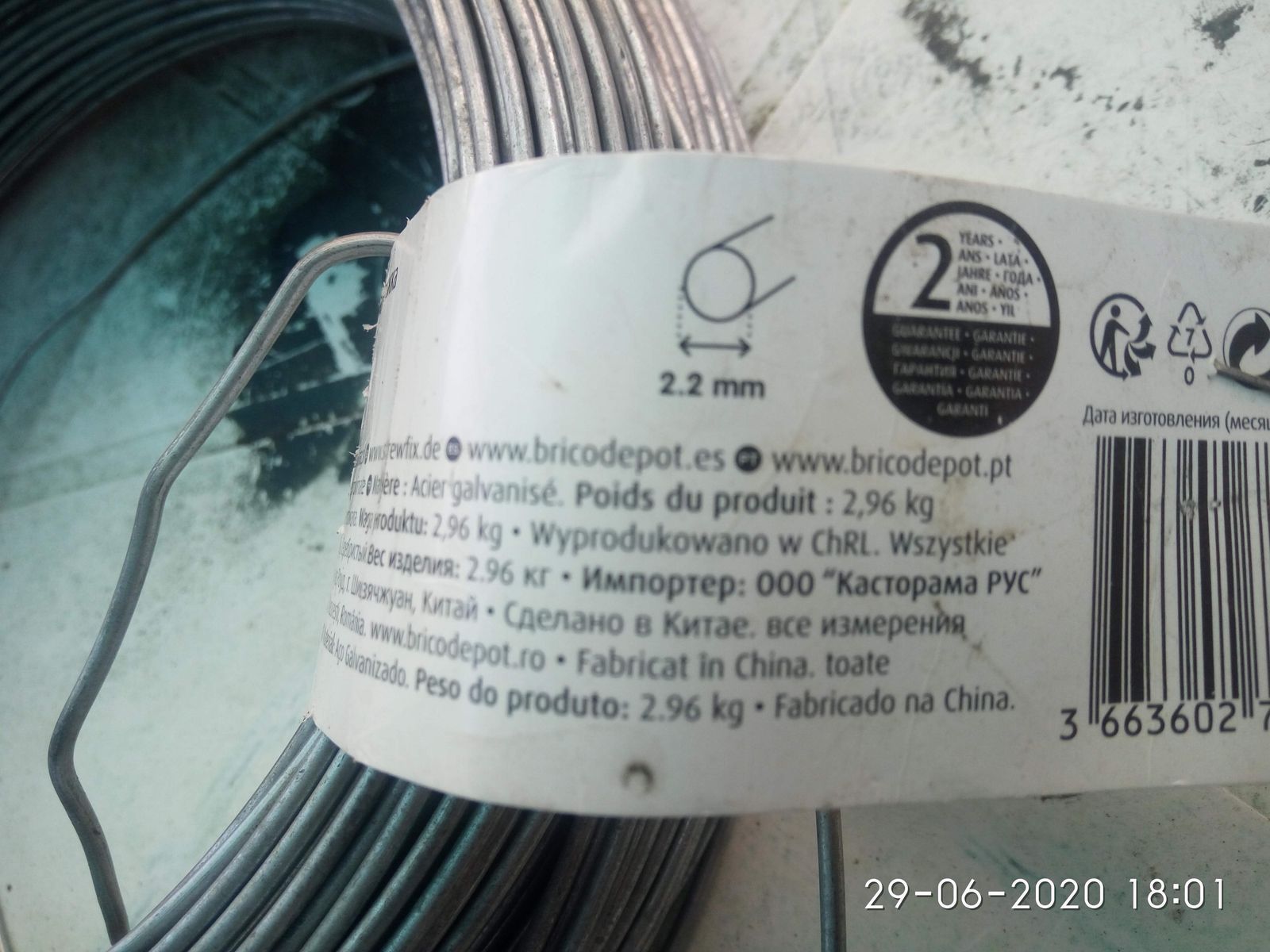

проволока оцинкованная - 5м. У меня была для натяжки рабицы на забор, купленная в Кастораме.

проволока

проволока 2

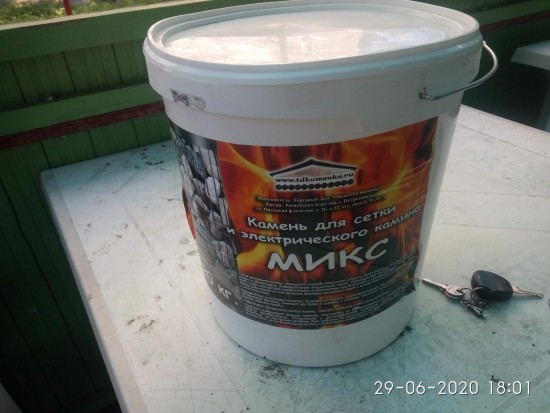

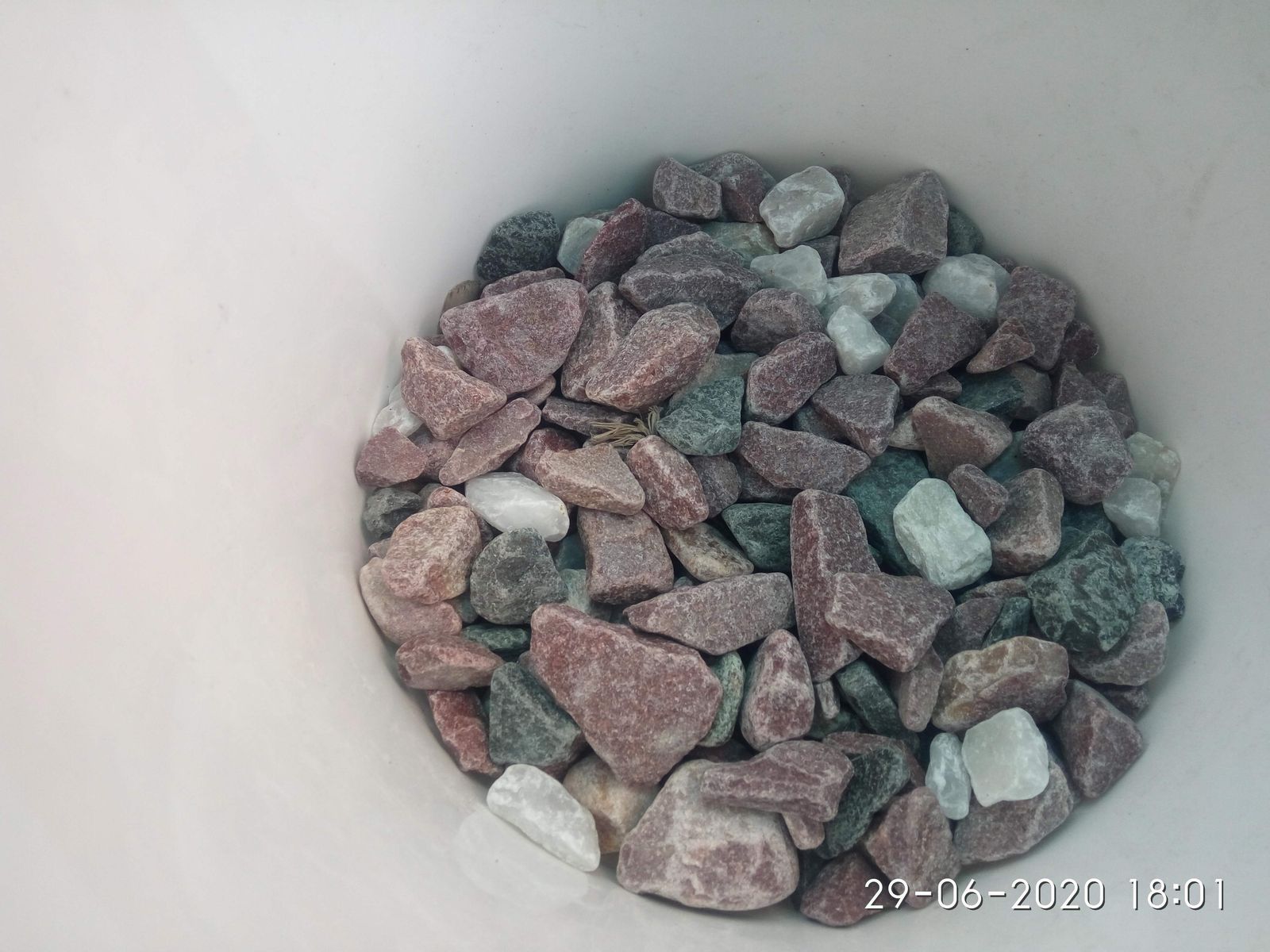

камни для картриджа - 20 кг.

камни

камни 2

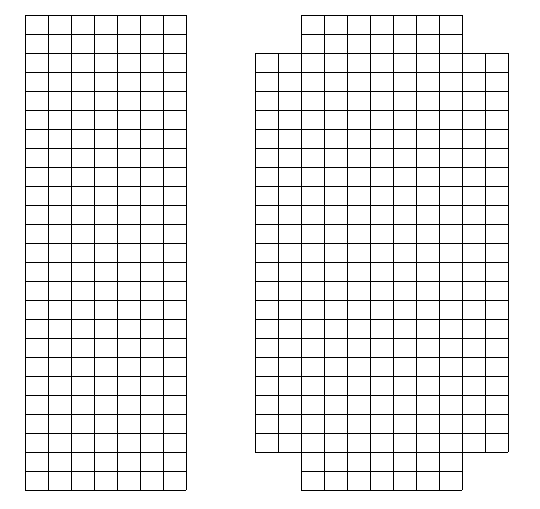

Режем сетку на заготовки
25х7 клеток - 2 шт, 25х11 клеток - 2 шт.

короб


Из сетки с угловыми вырезами сгибаем короб. При этом учитываем, что проволока сетки по длинной стороне должна быть снаружи, чтобы при вставке картриджа он не цеплялся за корпус (экран) печки. Придаем коробу округлую форму по радиусу печки.

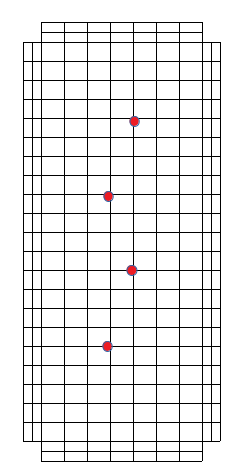

Из проволоки делаем заготовки длиной 10 см - 8 шт. Это скрепки, чтобы картридж не раздулся. Загибаем 2,5 см от края на 180 градусов и закрепляем в коробе.

короб 2

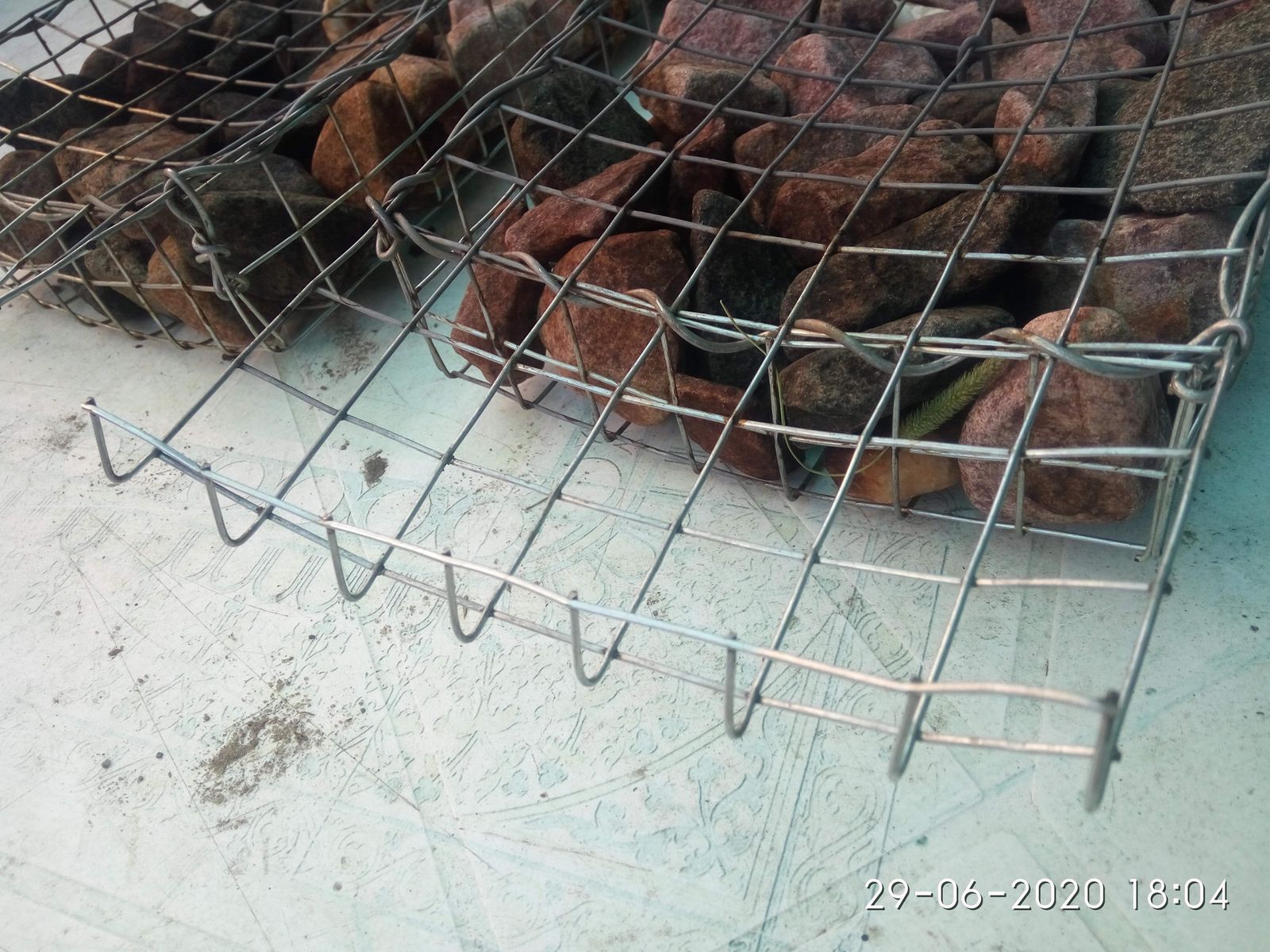

Сетку 25х7 клеток - самый край по короткой стороне загибаем чуть меньше клетки (примерно 2 см) на 120 град. Это ручка для извлечения картриджа, она же держалка при установке картриджа в печку без полочек. Затем придаем сетке изгиб так же как и коробу - по радиусу печки.
Насыпаем в короб камни, выравниваем, поправляем скрепки. Накладываем на короб несущую стенку и закрепляем ее скрепками.
Затем сшиваем проволокой сетки между собой.
По длинной стороне у меня получился период 3 клетки, по короткой - 2 клетки.
Для протаскивания проволоки сквозь сетки нужен спец инструмент ))).
По внешнему виду напоминает штопор. На ручку наматываем 3-4 витка проволоки и закрепляем. 10 см проволоки от ручки заканчиваем маленьким крючком.
Проволоку, которой сшиваем, начинаем таким же крючком и за этот крючок ее протаскиваем инструментом, вращая (ввинчивая) в картридж.

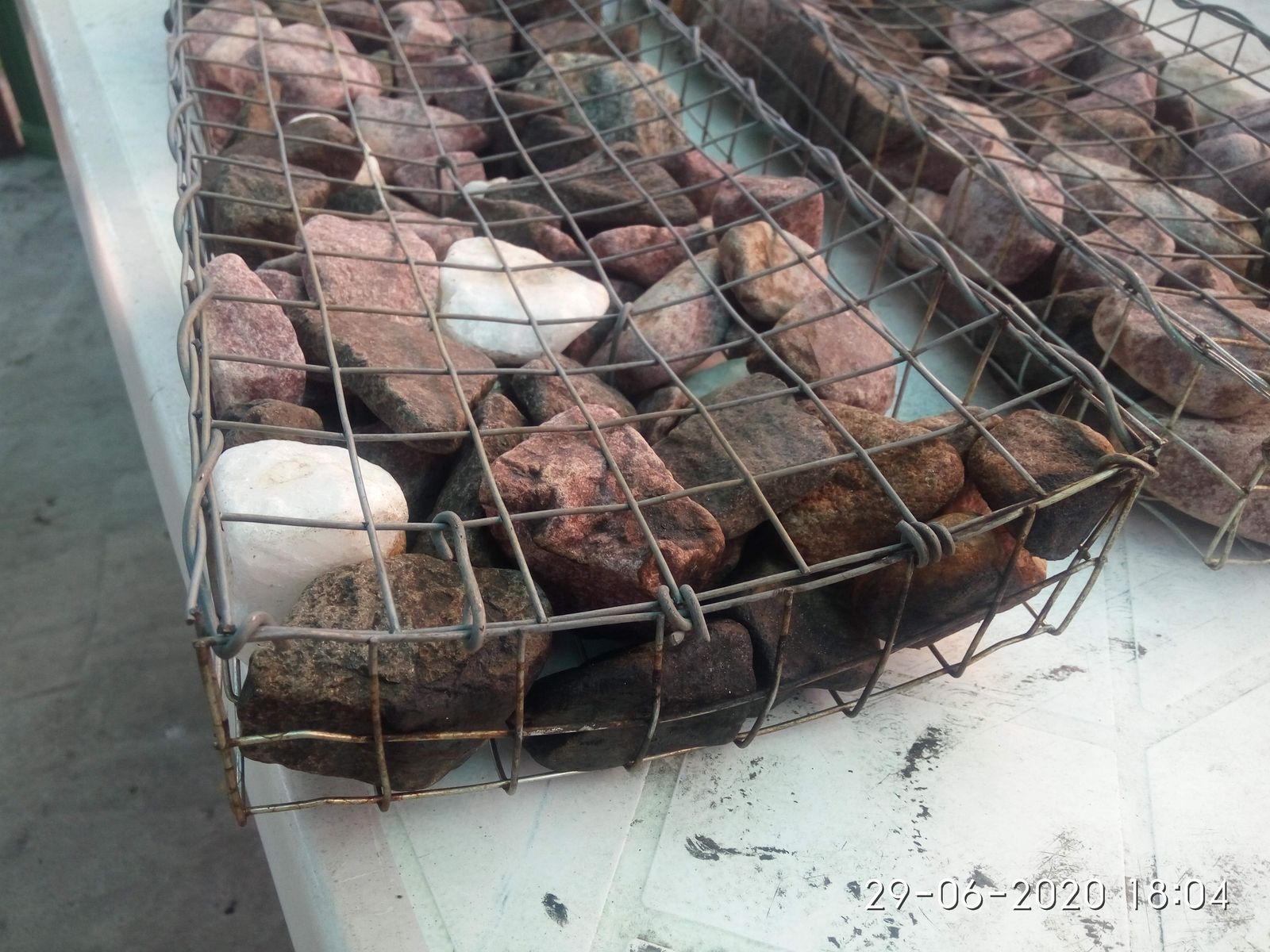

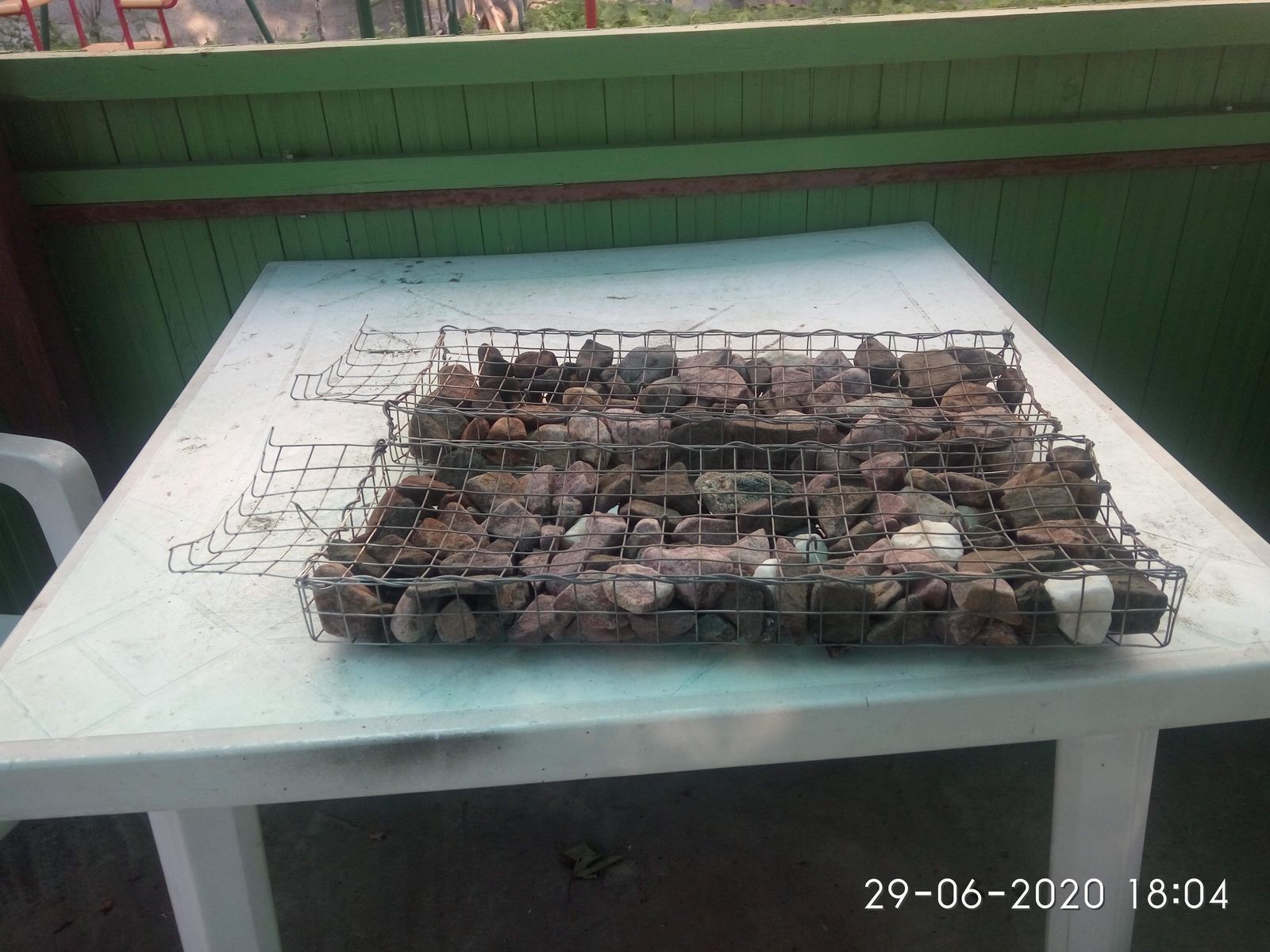

Что получилось в итоге на фото ниже.

картридж

картридж 2

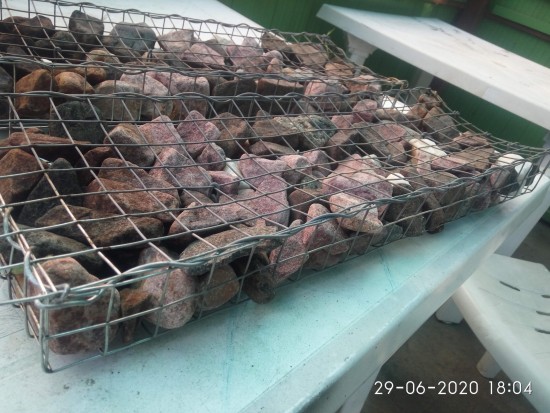

картридж 3

картридж 4

картридж 5

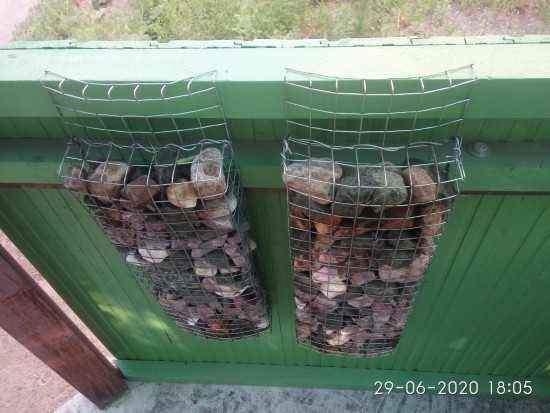

картридж 6

Метод гнутья - щель в металлоконструкции (калитка, ворота) и ручной нажим.
Если в процессе гнутья у вас произойдет местами с краю разрыв сварки сетки - не огорчайтесь. Поставьте эту часть в верху картриджа - там почти нет нагрузки. А внизу можно поставить дополнительные скрепки.
Теперь о недоработках в этой версии:
1. Размеры были рассчитаны исходя из трех картриджей. Ширина сетки удачно распилилась на два картриджа. Третий такой же в печку не влезет. Поэтому можно увеличить размеры этих картриджей на пару клеток вширь, если материал (сетка) в избытке.
2. Из-за разницы внешнего и внутреннего диаметра картриджей можно ширину короба делать на одну (или две?) клетки больше, чем несущей стенки.

[Batman]

... решил сделать себе каменный картридж для Парабомбы-3.
Сразу скажу - затея удалась! Теперь это действительно паробомба!
Для всех кто хочет в бане поддать парку, да еще со спиртовой настойкой мяты или эвкалипта, а может даже и пивом, выкладываю пошаговую инструкцию изготовления своего варианта...

Алексей, спасибо за подробный обзор! Прямые руки всегда приветствуются! Ну и конечно, фото "специнструмента" - в студию!

P.S. У меня еще возник вопрос к знатокам по поводу оцинковки и ее соседства с раскаленной топкой. Вредные выбросы будут, не? Есть еще вариант собрать картридж из полосок нержавейки (нарезанной с того же дымохода), но как представлю, сколько возни с контактной сваркой либо клепками, сразу думается: "наверное, и немного выбросов, вытянет"

[ssnnAkkee]

Всем привет, принимайте в ряды мобильных банщиков.

С мая по июль парился в бане друга МБ-10 с Паробомбой (скорее всего второй) и, наконец, приобрел себе МБ-15 и Паробомбу-3. Думал о Гравицапе, но побоялся, что она не даст мне те кондиции, которые хотелось бы.

Вчера делал обжиг печки и заметил пару вещей:
1. верх створки топки неплотно прилегает и видно пламя, как писали ранее, если смотреть сверху,, думаю что не критично, может и подогнуть можно будет;
2. при закипании воды в парогенераторе из под верхнего шва в трех местах пошла вода (воды было налито ниже уровня сантиметра на 4), нормально ли это? В печке друга такого ни разу не замечал, бывало брызги в пароперегреватель попадали, когда много воды было, но из под шва...
3. когда вытряхивал угли с золой из печки и сливал воду (печь на бок) в топку каким-то образом попала вода, по идее по конструктиву она туда попадать не должна, хотя может может я где-то накосячил.

Прошу помочь и рассудить.

[tsiplev]

У меня так сочит только если на верхней плоскости вода осталась при наливании в бак. Как только сверху все высохнет, ниоткуда не капает.

[tsiplev]

P.S. У меня еще возник вопрос к знатокам по поводу оцинковки и ее соседства с раскаленной топкой. Вредные выбросы будут, не?

Судя по цвету печи, по моему опыту, градусов до 500 она снаружи греется легко. Температура плавления цинка 419.6 град. Можно сколько угодно говорить, что количество его там ничтожно мало и т.п.
Я для себя решил что ну его нафиг и купил сетку из нержи. Правда сделать "картриджи" руки так и не дошли пока.

[doxtor02]

. при закипании воды в парогенераторе из под верхнего шва в трех местах пошла вода (воды было налито ниже уровня сантиметра на 4),

Алексей, попробуй налить, что бы до верха оставалось больше чем 4 см. Как понимаю там точечная сварка и при переливе, больше чем надо, может сочится из под крышки. Пару, под давлением, надо куда то выходить. Я такое встречал, только не на Паробомбе. По 3-му пункту ничего сказать не могу.
P.S. Если действительно окажется дефект, производитель починит/поменяет. Не переживай.

[Александр Петрович]

Федосеев Алексей
Приветствую на форуме! Рад что моё кривое изделие вдохновило Ваше в разы совершеннее! Но, сейчас пришел к тому что проще их туда засыпать/заложить и всё, времени минута, две от силы. После того как печь остыла, перевернул всё в таз в котором они хранятся и всё.
Р.S. Видимо пока не разменял ...надцатый десяток, так и буду делать, а потом да, тяжелее кружки ни ни, пущай зятья и т.д. суетятся, моё дело пальцем тыкать И когда это будет...

[ssnnAkkee]

Алексей, попробуй налить, что бы до верха оставалось больше чем 4 см. Как понимаю там точечная сварка и при переливе, больше чем надо, может сочится из под крышки. Пару, под давлением, надо куда то выходить. Я такое встречал, только не на Паробомбе. По 3-му пункту ничего сказать не могу.
P.S. Если действительно окажется дефект, производитель починит/поменяет. Не переживай.

Спасибо за ответ. Там по идее не сварка, а вальцовка. Связи с количеством налитого не вижу, так как если будет меньше воды, то выходить будет не вода а пар, а он должен идти в пароперегреватель, а не наружу. Хотя и крышка бака тоже не герметична.
Возможно это связано именно с моментом закипания, так как давление повышается в этот момент лавинообразно, а потом устаканивается и пар идет туда куда ему проще, то есть в пароперегреватель

[doxtor02]

Там по идее не сварка, а вальцовка

Тем более. Налей воду и опусти сухую палочку. Вот и узнаешь сколько осталось до верха. Я сейчас наливаю на 3-4 см выше отверстия крана( это зрительно так видно). В первый заход хочется погреться, и иногда надо прекратить разошедшуюся парогенерацию, тогда подливаю ковшик холодной воды. Типа так регулирую. Не люблю регулировать температуру открывание двери. Но это, если переложил дров. Можно ещё закрыть полностью поддувало. Это я так с КЦ-4 делаю. А у тебя ещё более мощнее печь.

[Pavel_77_]

Всем привет, принимайте в ряды мобильных банщиков.

С мая по июль парился в бане друга МБ-10 с Паробомбой (скорее всего второй) и, наконец, приобрел себе МБ-15 и Паробомбу-3. Думал о Гравицапе, но побоялся, что она не даст мне те кондиции, которые хотелось бы.

Вчера делал обжиг печки и заметил пару вещей:
1. верх створки топки неплотно прилегает и видно пламя, как писали ранее, если смотреть сверху,, думаю что не критично, может и подогнуть можно будет;
2. при закипании воды в парогенераторе из под верхнего шва в трех местах пошла вода (воды было налито ниже уровня сантиметра на 4), нормально ли это? В печке друга такого ни разу не замечал, бывало брызги в пароперегреватель попадали, когда много воды было, но из под шва...
3. когда вытряхивал угли с золой из печки и сливал воду (печь на бок) в топку каким-то образом попала вода, по идее по конструктиву она туда попадать не должна, хотя может может я где-то накосячил.

Прошу помочь и рассудить.

Приветствую ). Сам совсем недавно стал обладателем Паробомбы.
1. С дверкой совсем не кричично, не дымит, у меня также.
2. До верха не доливаю 3-4 сантиметра, из под стыков ничего не капает. Потек кран при первой протопке (прокладку перекосило), посадил его на фум-ленту.
3. Ничего сказать не могу, у меня на стационаре стоит, внутри сухо.

[Batman]

2. при закипании воды в парогенераторе из под верхнего шва в трех местах пошла вода (воды было налито ниже уровня сантиметра на 4), нормально ли это? В печке друга такого ни разу не замечал, бывало брызги в пароперегреватель попадали, когда много воды было, но из под шва...
3. когда вытряхивал угли с золой из печки и сливал воду (печь на бок) в топку каким-то образом попала вода, по идее по конструктиву она туда попадать не должна, хотя может может я где-то накосячил.

Прошу помочь и рассудить.

Приветствую) у КЦ-4 аналогичная конструкция, только она чуть меньше))
При заливке бака под верхнюю марку было даже разгибание вальцовки бака с выбросом воды и пара, потому как не вся вода одинаково полезна, и разок, поленившись заложить каменную закладку, поливал плоскость бака аромамаслами, а при очередном доливе воды они смылись в бак и образовали пенную смесь, которая при закипании резко подняла давление в баке и ... вылечил плоскогубцами, поджав вальцовку, и в дальнейшем аккуратнее с примесями.
При переворачивании - да есть вода по задней стенке. Это нормально. Бак с элементом ППГ отдельно от топки, там есть тепловые зазоры, при бултыхании туда-сюда возможны попадания воды в топку из бака или, скорее всего, из ППГ. На дальнейшую эксплуатацию не влияет.
Если тревожно от потеков - просто сливайте аккуратнее

[ssnnAkkee]

Дверцу топки подогнул, стало нормально. Огня не видно, при открытии не пыхает. По баку хочу попробовать поджать вальцовку.

[potapov sergey4]

Дверцу топки подогнул, стало нормально. Огня не видно, при открытии не пыхает. По баку хочу попробовать поджать вальцовку.

Посмотри личные сообщения)

[potapov sergey4]

Личка не отправляется, дублирую)
Алексей, приветствую! Очень странная ситуация. Сам пользую пятнашку и с паробомбой и с КЦ-4. Вот уж на кондиции никогда никто не жаловался). Но. Во первых напрягает то, что после протопки у тебя следы воды в топке. Проверял? Может реально дефект бака? По поводу протечек через верхний шов. На паробомбе не замечал, а вот на КЦ-4 была аналогичная ситуация. По конструктиву они абсолютно идентичны. Посему совет. Я делал так. Разгибаем фиксаторы бака к топке, аккуратно снимаем обечайку с верхнего шва и видим, что крышка бака имеет фальц, который приварен к стенке не сплошным швом, а по точкам... посему не герметичен. Сразу скажу, что на моей печи на кондиции пара это не влияет, но раздражало). Берём герметик. Я пользую вот такой

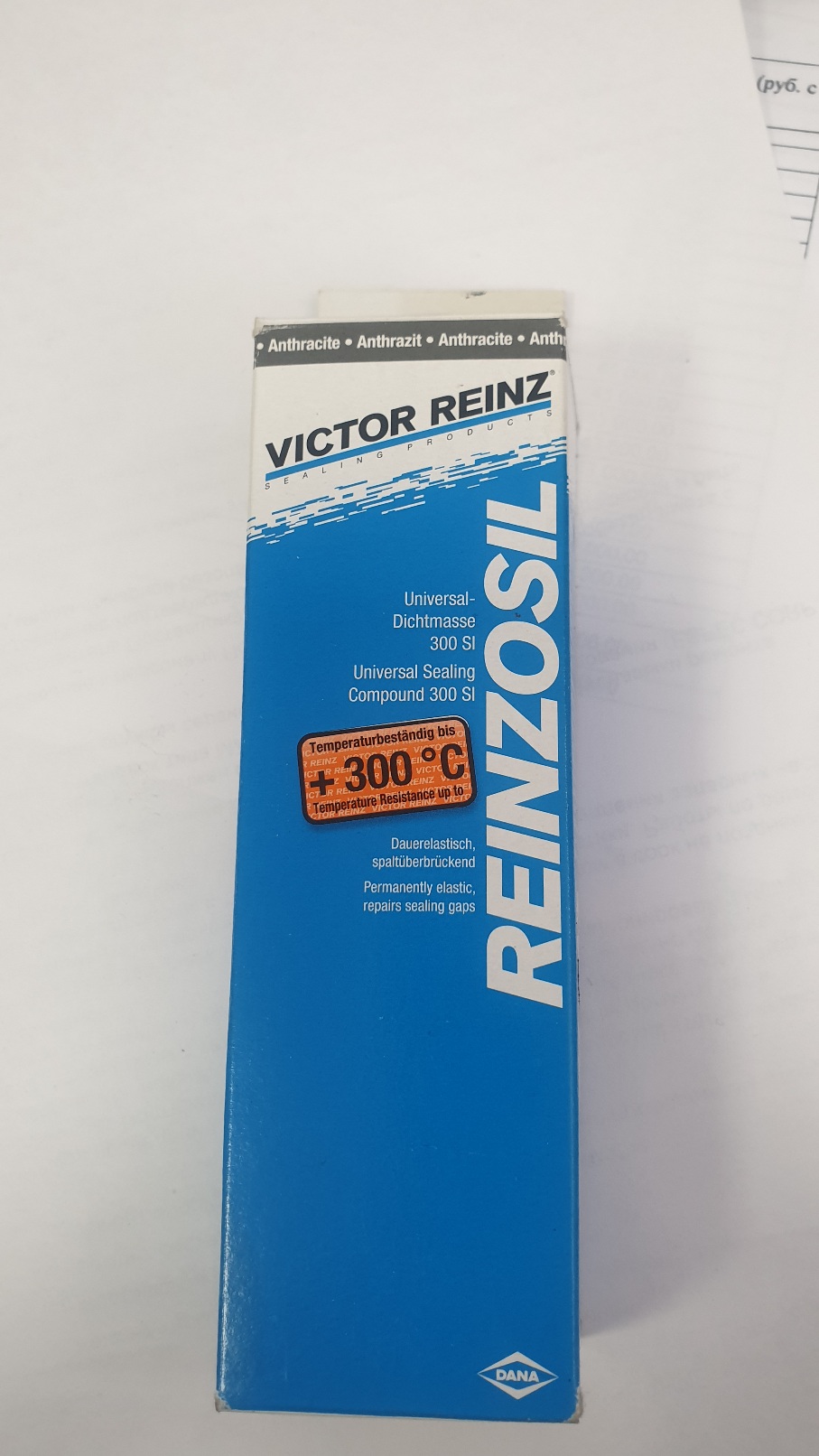

Обрабатывает шов, одеваем опечатку, фиксирует стяжки. Больше потеков нет. Заливную крышку я уплотнял силиконом. Хорошо получилось. Подробнее в теме Покопавшись в гараже) Удачи! А печь замечательная!

[Batman]

Еще добавлю, хотя к тому что посоветовал Сергей, мало что можно добавить, а убавлять и вовсе не следует

Проверьте выход пара с пароперегревателя. При закладке пачки РУФ в топку, из сопла должно сифонить паром так, что веточки обугливаются, спички загораются а если сунуть топор, то при приближении физически ощущаешь давление пара, и конденсируемые капли градом.
Можно проверить органолептическим способом утечки, поводите ладонью около завальцовки, около заливной горловины, если будет утечка сырого пара, вы это почувствуете
Но при разумной осторожности, не обожжетесь.
При любом раскладе, исправная печь + 10 кг брикетов + плюсовая температура за бортом в пятнашке сделают так, что мало покажется только Шибарганам
Может вы тоже из таких?
Тогда велком в клуб, меняйте МБ-15 на МБ-10, а Паробомбу на Парму, ух, и помашем же вениками))))

Из предыдущих постов было понятно, что знакомились с продукцией вы у товарища, у которого комплект из МБ-10 и Паробомбы-1, верно?
Попробуйте в его же МБ-10 поставить свою Паробомбу-3, или наоборот, в МБ-15 установите Паробомбу-1 и сравните ощущения.
Обе печи по генерации пара идентичны, если заметите разницу - напрягайте дилера.
Но если экспертиза в Новосибирске покажет, что печь исправна, а просто у вас "в крепдешиновам пальте ощущения не те, а пока был в ластах, было очень классно" - экспертиза за ваш счет
