Печь Гравицапа КЦ-4

[Бигстеп]

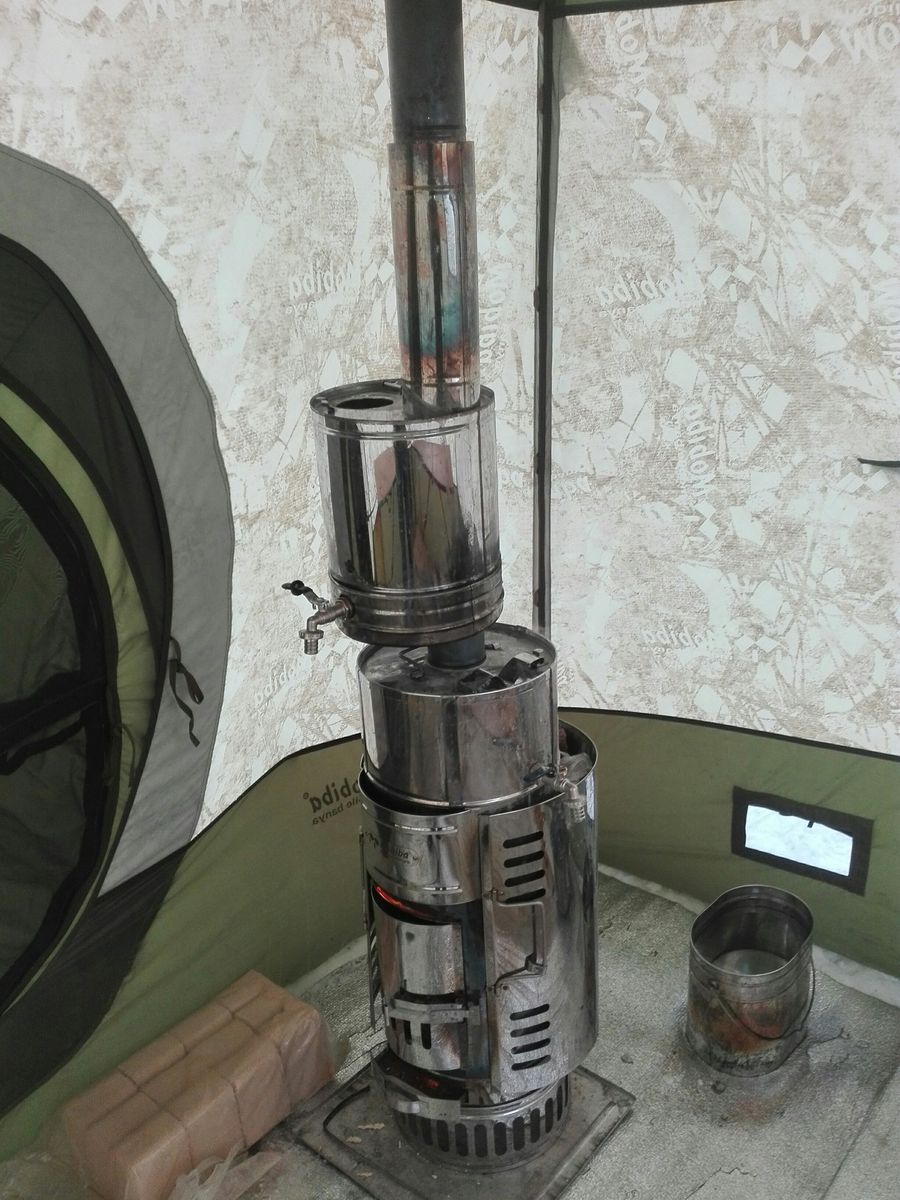

Вкорячил я таки бак и перегреватель от КЦ-3 на печь КЦ-4. Получилась вот такая конструкция.

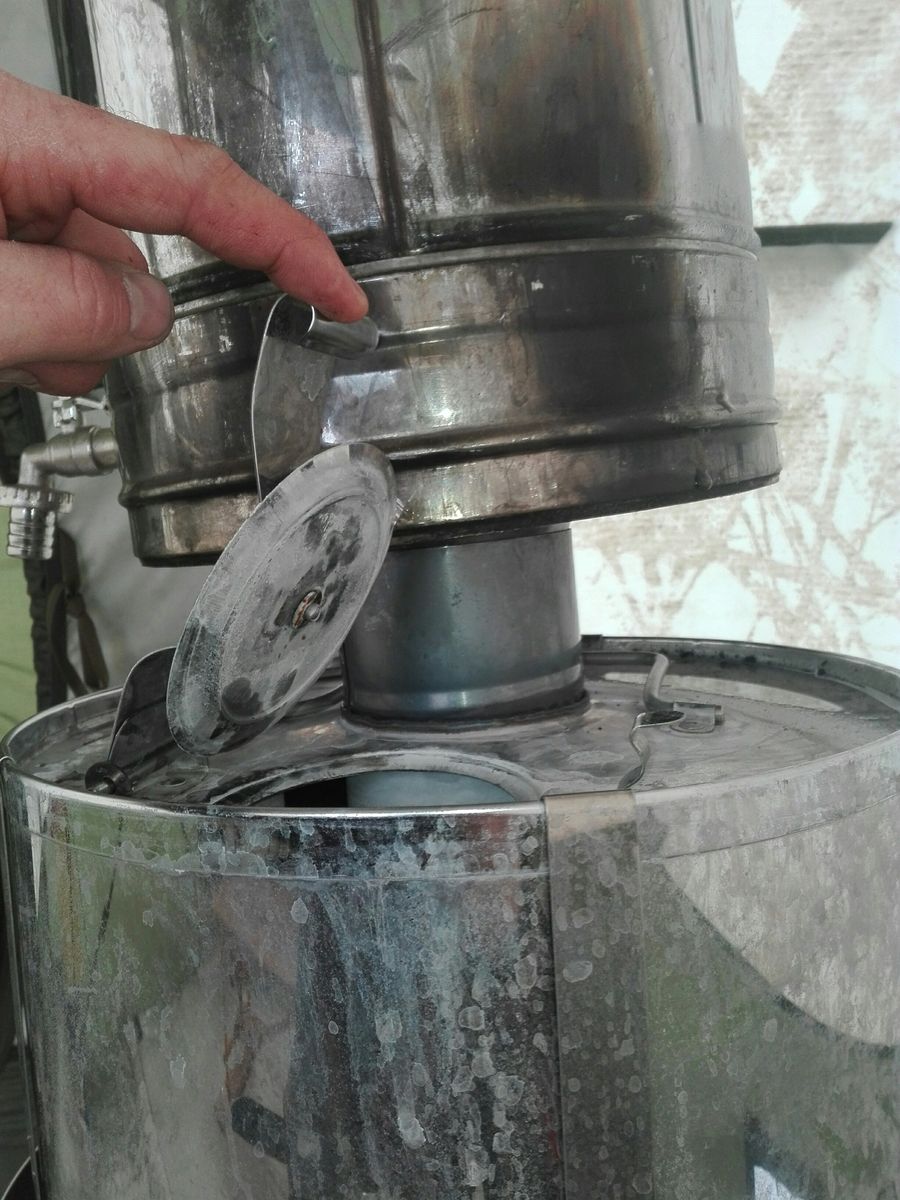

Очень помог переходник от ППГ-90, его я воткнул в печь, в него переходник с конденсата на дым, а потом бак. Высоты почти хватило для того чтоб крышка бака КЦ-4 открывалась слегка зацепляясь за бак, ещё бы пару сантиметров, было бы идеально.

Основной бак закипел довольно быстро, а вот верхний бак грелся наверное целый час. Пришлось сливать с верхнего бака горячую воду в нижний, но понравилось, что вода сразу же закипела и парогенерация прекращалась только на время перелива воды. Что то я сразу не догадался сливать кипяток с нижнего бака в верхний, для ускорения подготовки бани. В верхнем баке вода тоже закипала, но очень медленно, но в моменты кипения давала прибавку пара через перегреватель. Верхний бак тормозил горение и температура в бане держалась ниже, около 60 на полке и 75 под потолком, правда ещё был ветерок, который задувал там, где находил щелку. С нижнего бака я не поддавал и он работал только на парогенерацию, доливал с верхнего бака, сразу горячую воду, хватало примерно на час. Поддавали на камни и доводили кондиции до 60 на 60, 55 на 65 на полке, было очень жарко. Вобщем получился интересный опыт.

[doxtor02]

Вот такая стенка топки даже с плоскими кирпичиками.

Это так поржавела КЦ-4 за выходные? Посмотрел на название темы, да нет, про КЦ-4 тема.

[Бигстеп]

Вот такая стенка топки даже с плоскими кирпичиками.

Это так поржавела КЦ-4 за выходные? Посмотрел на название темы, да нет, про неё тема.

Ну так как в темноте собирались, так и убрал на холодный балкон на 2 недели. Сушить то негде. Да от воды вся белесая и накипь в баке. Да и не вижу с этим проблемы.

[StAlk]

Вкорячил я таки бак и перегреватель от КЦ-3 на печь КЦ-4. Получилась вот такая конструкция.

Такая нагрузка не повредит КЦ4? всетаки 12 литров воды и железа сверху..

[Бигстеп]

Такая нагрузка не повредит КЦ4? все таки 12 литров воды и железа сверху..

Ну не вредит же бак или парофон на других печах, почему здесь должен. Тем более верх печи не нагревается настолько, чтоб его продавило. Единственное неудобство, это бак выпирающий в сторону и ветер прижимающий стенку палатки к нему. Пришлось применить хау - ноу в виде полена оттягивающего стенку палатки.

[АлексейАлександрович]

Вкорячил я таки бак и перегреватель от КЦ-3 на печь КЦ-4. Получилась вот такая конструкция.

Такая нагрузка не повредит КЦ4? всетаки 12 литров воды и железа сверху..

Это хороший вопрос!
Сверху может и не продавится, а вот жесткость короны, на которую опирается печь - не безгранична.

Лично я не знаю, хватит ли там запаса прочности. Теоретически возможна ситуация, что весь это "небоскреб" перекосится, осядет, обрушится, накренится. Хорошо, если другие элементы конструкции подстрахуют, устоят. А так-то водопад из кипятка на голые тела - целиком на ответственности экспериментатора.))) Это еслифчо...

[Бигстеп]

Это хороший вопрос!
Сверху может и не продавится, а вот жесткость короны, на которую опирается печь - не безгранична.

Лично я не знаю, хватит ли там запаса прочности. Теоретически возможна ситуация, что весь это "небоскреб" перекосится, осядет, обрушится, накренится. Хорошо, если другие элементы конструкции подстрахуют, устоят. А так-то водопад из кипятка на голые тела - целиком на ответственности экспериментатора.))) Это еслифчо...

С короной все нормально, сидит плотно, никуда не денется. При сборке обязательно натягиваем разделку наперекос на дымоходе. При таком расположении бака, печь если и упадет, то на стенку палатки. При разборке держали печь, чтоб это не случилось. Да и не факт, что такая конструкция будет часто использоваться, хотя дополнительный объем воды это удобно.

[Homomobibas]

Основной бак закипел довольно быстро, а вот верхний бак грелся наверное целый час.

В принципе это и ожидалось Виталий! Была конечно надежда что КЦ4 сможет, но тут надо было разгонять ее до предела а это при дополнительной нагрузке в виде 12 литров воды не безопасно, о чем и говорили ,только КЦ3 за счёт своей особенности сдвигать зону жара в вверх( за это её и снимают с производства) заставляет работать парофон 2тм на полную катушку! И так что мы имеем, зуд экспериментаторства (мой) успокоен достаточность стоковых изделий подтверждена! Отличный отчёт!

[doxtor02]

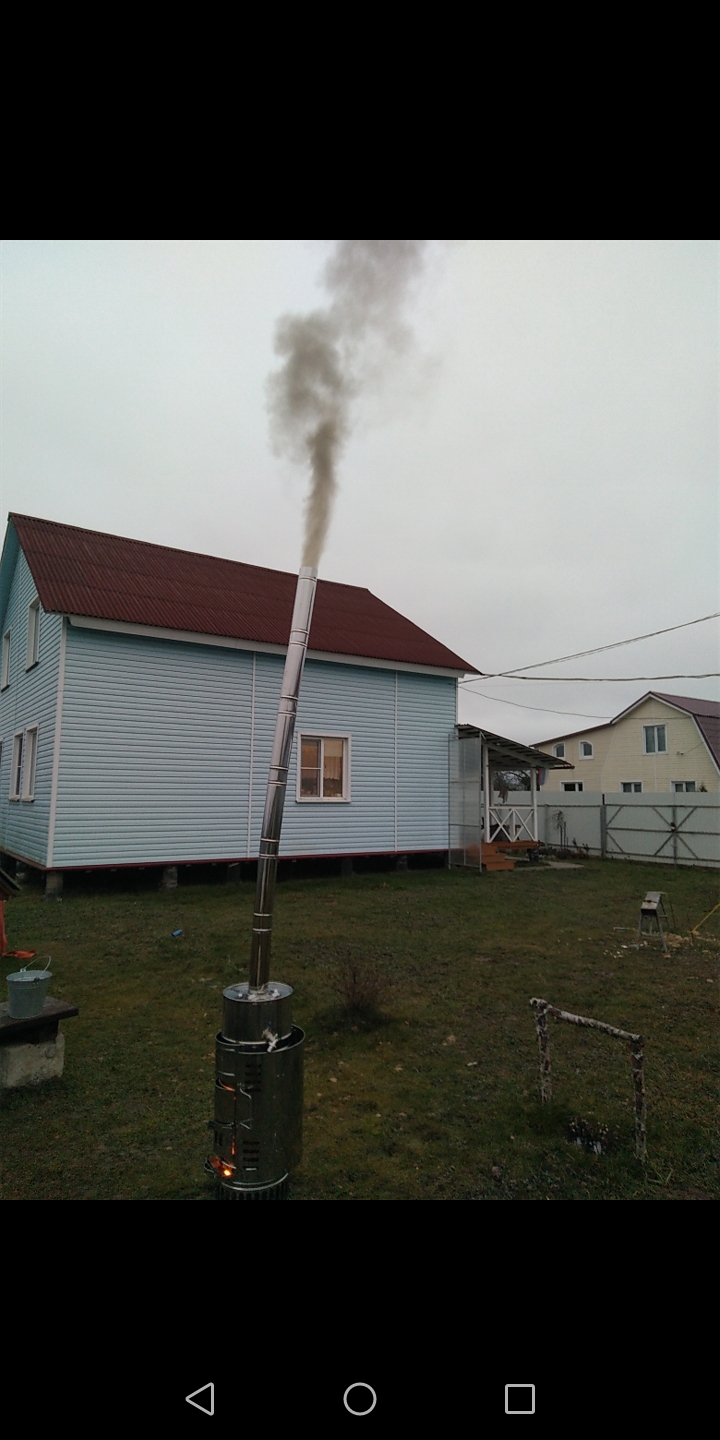

Наконец то моя КЦ-4 доехала до дачи. Но времени было только что бы обжечь на улице. Разжигал с помощью колотых лучинок и газеты. Потом один колотый руф положил.

И когда разгорелся огонь, подкинул несколько кусочков доски, давно валявшихся на улице, и имевших соответствующую влажность. Может поэтому глядя на дым в голове крутитась песенка про паровоз и то что он куда то летит. Шёл темноватый дым и очень бодро.

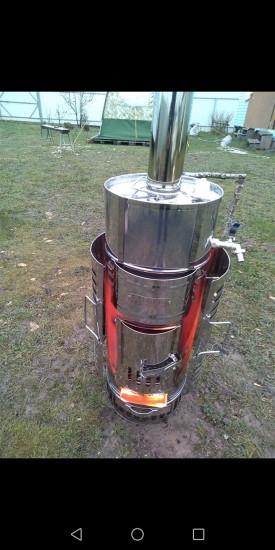

Жалко с телефона нельзя вставить видео. Действительно где то через 5 минут бока печи стали малиновым.

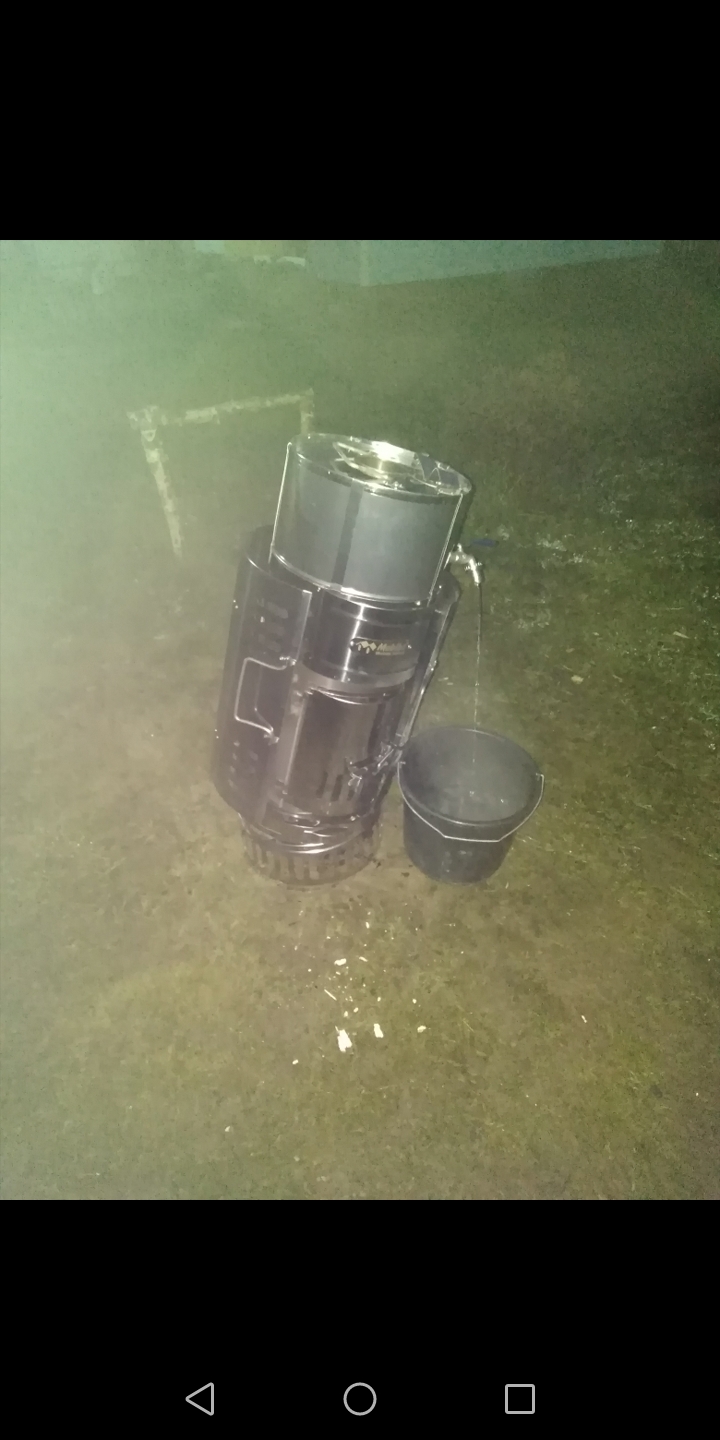

Я даже к ним 2 спички приложил, они сразу загорелись. Кстати, когда сливал остатки воды, наклонил КЦ-4 и она как то лихо выскользнула из короны и в такой позе и осталась. Правда трубы были уже сняты.

Понравилось что, в отличии от КЦ-3, бак идёт уже в сборе.
В следующий приезд, уже не надо будет тратить время на обжиг, а сразу поставлю в баню.
P. S. По тому как бодро шёл дым из трубы и покраснели бока-шустренькая печка.

[Бигстеп]

Посиделки в мобибе.

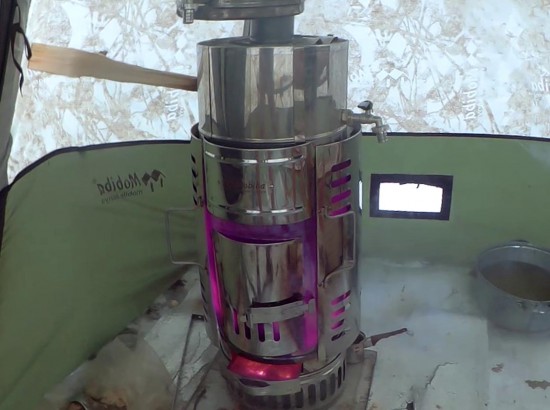

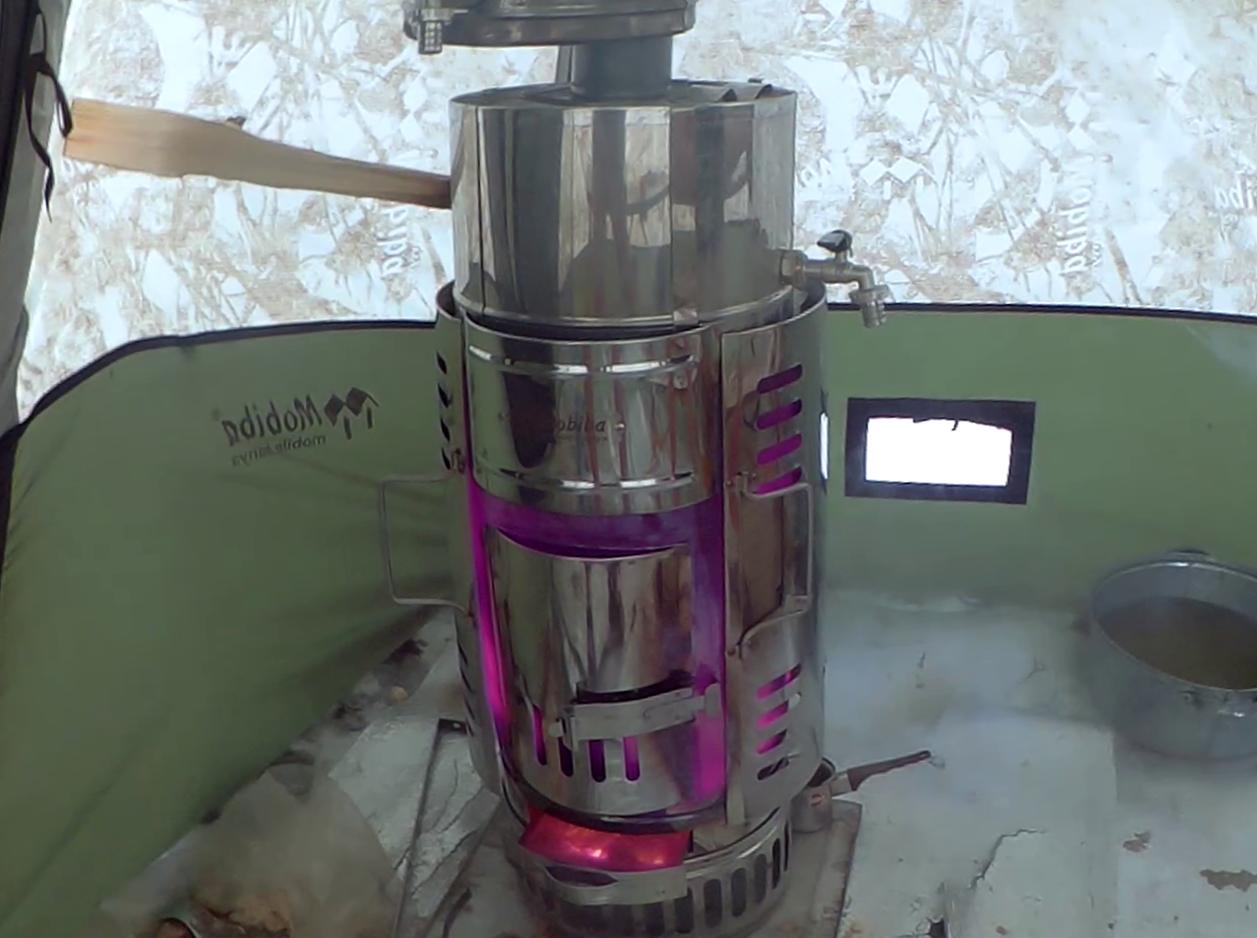

Отдыхаем с Мобиба МБ-15 и печью Гравицапа КЦ-4. На печь дополнительно установлен бак от КЦ-3 с пароперегревателем.

[Александр Петрович]

Виталя, привет! Прям палаточный лагерь, душевно, и людей много в бане, класс! А что за синенькая палатка, двуслойка?

[Бигстеп]

Виталя, привет! Прям палаточный лагерь, душевно, и людей много в бане, класс! А что за синенькая палатка, двуслойка?

Нет, однослойка. Это из домобибийской эры палатка, использовали как обогревайку. Выкинуть жалко, пока Мобиба подходящая не появится. Очень не удобная в сборке-разборке, да еще ветерок дунул и каркас сломали при разборке.

[doxtor02]

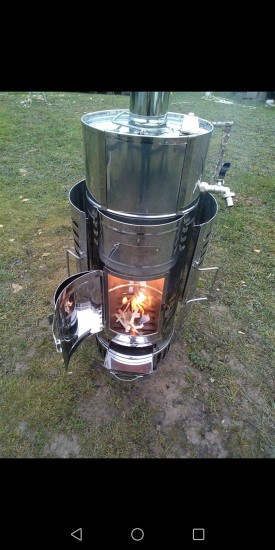

Первая протопка (обжиг) КЦ-4 на улице. На сырых дровах, зато красииииво.

[АлексейАлександрович]

Посиделки в мобибе.
Отдыхаем с Мобиба МБ-15 и печью Гравицапа КЦ-4. На печь дополнительно установлен бак от КЦ-3 с пароперегревателем.

Хорошо, что нам придумалась такая палатка, где можно поставить полоки уголком и рассадить в парилке целую компанию друзей с детьми. Ведь баня только наполовину температура и влажность, а вторая половина, это качество коллектива. ))

[doxtor02]

У кого есть возможность сравните с Паробомбой. У меня есть возможность сравнить только с уходящей КЦ-3. Большой плюс КЦ-4 что у неё уже собранный бак. У КЦ-3 крышка бака съёмная и часто один из краёв отходил или перекашивало, по крайней мере у меня так бывало. Вода закипает быстрее, тяга более сильная. Минут через 5 после разгорания дров, стенки печи становяться малиновыми. Парогенерация сильная, больше 3-4 см. я поддувало не открывал, всё что больше, это для сталеваров. Правда пол был утеплён фольгированным пенофолом и на крыше К5 лежал кусок ткани с противопожарными свойствами(я им ИНИПИ накрываю). В ведре была пыль/крошка от руфов, закинул несколько совков её в печку на тлеющие угольки и открыл поддувало. Появилось пламя, печь загудела и выдала отличные кондиции для парения. После слива воды из крана остаётся ещё 3 см. Зимой воду надо сливать. В КЦ-3 оставалось около 0.5 см и я не сливал. Для меня это небольшой недостаток(я пользуюсь баней каждый день зимой), но думаю что были причины поднять краник повыше. Немного поменьше объём бака, но мне этого не заметно, всегда вода остаётся. Есть в комплекте одна площадка для камней. Её не ставил, камнями не пользовался, ничего сказать не могу. Парогенерации и так выше крыши, это просто для любителей процесса подачи воды на камни.P.S. Ах, да не помещается на поддон от газовой плиты, на которой у меня КЦ-3 стояла. Стояла одним краем выше см на 2. На рабочих качествах это не сказалось. Придётся поискать просто поддон пошире. Вижу что на фото выше на других поддонах помещается печь с запасом.
