Добрый день, товарищи гвардейцы.
По совету форумчан попробовал я сделать подставку для Жиги. Очень она жаркая и так и норовит прожечь вниз землю в угли, если ее ставить прямо на землю без прикрытия. На самом деле нужно небольшую воздушную подушку.

Профили ПН нарезал ножницами, ушло примерно полчаса. нарезал кусочки, надрезал вырезы: Вес профилей мизерный, они складываются все в один сегмент трубы дымохода.

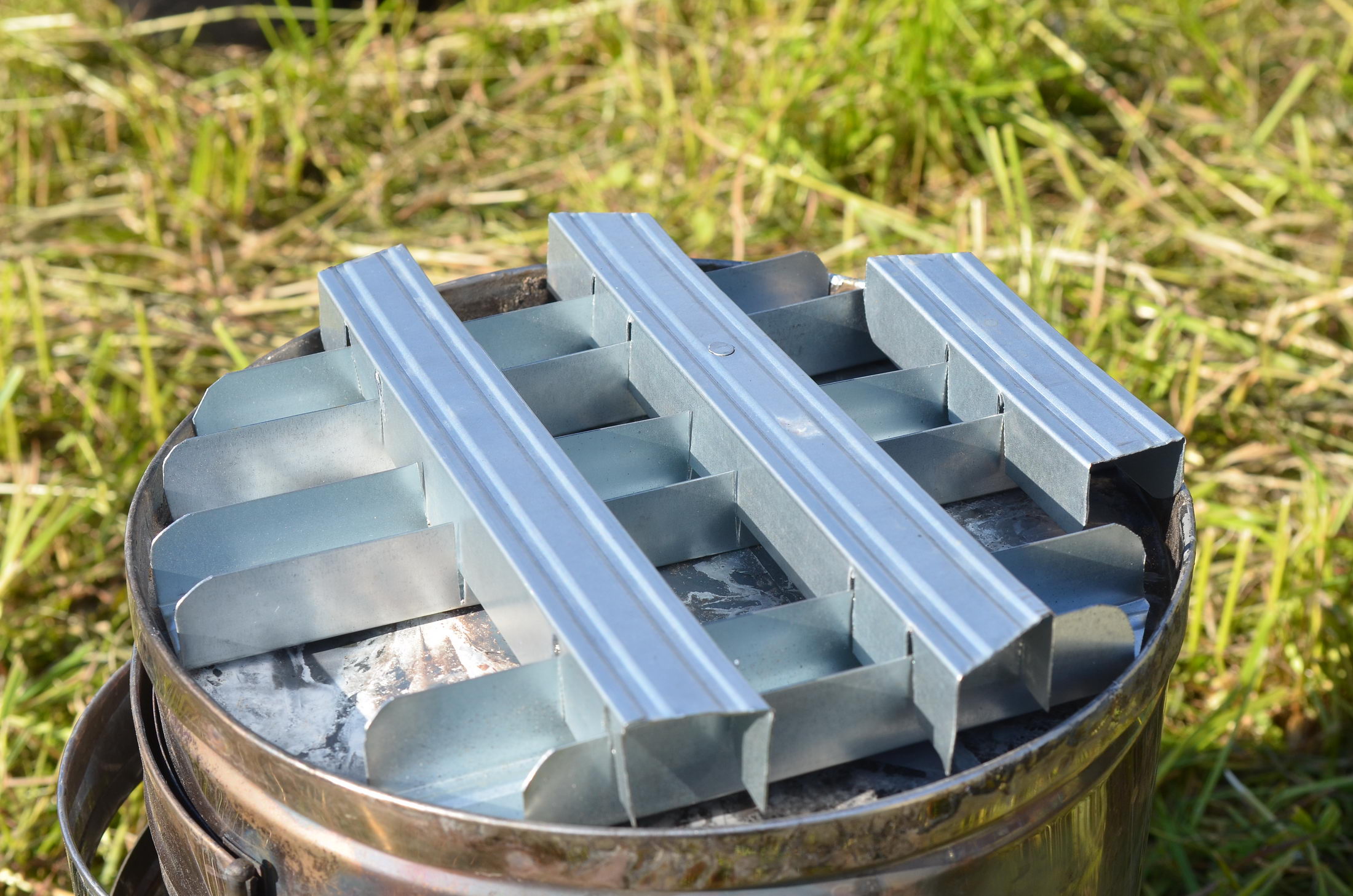

в сборе выглядит так: Еще использовал лист фольги для отражения лучистой энергии от земли обратно наверх. Вкупе все это помогло.
вот видео, как я увидел кайфандру и печь жигу на утро после дня активного парения (мы дважды вынимали угли от переполнения печи)

В итоге получилось - запаха травы и паленой почвы не было, пар был легким и приятным.
после разборки фрагменты лишь слегка закоптились.

цена вопроса - копейки
Спасибо за внимание!

пс. но родную корону все равно закажу, на пенофол мою конструкцию ставить все равно не стоит - проплавит, никак иначе.

Дождитесь фабричной короны. Она там хитрая из двух деталей.

всего две детали?? круто. обязательно.

я не написал еще пару недостатков своей конструкции: острые края профиля (я все же порезался при сборке) и ухудшение устойчивости. по конструкции видно, что пришлось добавлять перемычки в попытке добавить жесткости и увеличения точек опоры, сейчас печь стоит на трех планках, но как-то все равно неуверенно. благо дымоход придерживает печь.

Я-то дождусь фабричной версии, Илья glu_iv уже заказал себе и мне, а пока что в путешестии он может воспользоваться таким вот вариантом. Ну или своей версией)

АлексейАлександрович, скажите, а ИЗН для Кайфандры будет предлагаться в виде опции? в ее размерах, всмысле.
я, жалеючи это новенькое чудо, обтянул её ИЗН-кой из-под большой бани, выглядеть стало еще более космически, чем даже ранее:

Dimmx писал(а):я не написал еще пару недостатков своей конструкции: острые края профиля (я все же порезался при сборке) и ухудшение устойчивости. по конструкции видно, что пришлось добавлять перемычки в попытке добавить жесткости и увеличения точек опоры, сейчас печь стоит на трех планках, но как-то все равно неуверенно. благо дымоход придерживает печь.

Идея и реализация - вполне на уровне, особенно для такого капризного и нестабильного материала, как профиль. Когда мы с Юрой (Мужик) прорабатывали конструкцию подиума из него, то руководствовались теми же принципами: прорези-пазы, перпендикулярное расположение слоев профиля. Правда, там элементов было меньше - всего 4 и все одинаковые (взаимозаменяемые). В итоге получалось что-то типа значка "решетка" (не знаю, как он зовется правильно), только собранного под прямым углом. Граница основания печи проходит как раз через узлы решетки. Но именно для придания печи в сборе устойчивости, длина профиля была выбрана больше, таким образом, чтобы каждый из 4-х сегментов на 7-10 см выходил за габариты основания печи. До перевозки внутри сегмента дымохода не додумались, предполагая, что они будут переноситься параллельно шпангоутам, вдоль боковых стенок рюкзака (царапая и надрывая ткань ранца и сминаясь при перевозке, ага). В общем, не то с профилем не повезло, не то "ножницы по металлу рулят, а болгарка - отстой", не то руки из жёппы, не то "место проклятое". Полученный "колхоз" был в гневе отброшен и больше мы о нем не вспоминали: не нравится.
В общем, тоже жду заводскую корону.

Большой Палыч писал(а):устойчивости, длина профиля была выбрана больше, таким образом, чтобы каждый из 4-х сегментов на 7-10 см выходил за габариты основания печи.

тоже изначально хотел сделать подставку пошире, но, неудачно взмахнув рукой и серьезно порезав ладонь глубоко вглубь об острый угол профиля, я по-достоинству оценил качественно режущие свойства кромки оного и представил себе, каково будет обязательно СЛУЧАЙНО наступить голой пяткой на торчащий из-под печи уголок профиля, даже если он будет скруглен - все равно это что нож, закрепленный полотном лезвия вверх. Техника безопасности наше все, концепция была немедленно пересмотрена,а длина сегментов укорочена.

Хоть бы фото фабричной короны.... А то может и я закажу....

А пока модернизируем Жигу. Прошедший ураган застал Кайфандру в развернутом виде на дачном участке. Про силу шквала красноречиво говорила крыша от соседского гаража у меня на участке. Кайфандра выдержала натиск стихии. Но... Немного погнуло (не критично) трубки каркаса с наветренной стороны и (самое неприятное) печь упала. По всей видимости стенка со стороны печи приняла весь удар стихии на себя и достала таки печь. Я понимаю, что таких ветров в нашей местности часто не бывает, но ведь еще возможно неконтролируемое перемещение тел в небольшом объеме Кайфандры, причем не всегда контролируемых тел (хоть стараюсь этого не допускать, но бывают просачиваются)). Как сказал выше Dimmx - "Техника безопасности наше все", поэтому решил чуть вмешаться в конструкцию. Фото чуть позже.

potapov sergey4 писал(а):Как сказал выше Dimmx - "Техника безопасности наше все", поэтому решил чуть вмешаться в конструкцию. Фото чуть позже.

Помимо короны в комплект фабричного апгрейда входит еще две продольные стяжки, которые замыкают между собой бак и топку.

АлексейАлександрович писал(а):Помимо короны в комплект фабричного апгрейда входит еще две продольные стяжки, которые замыкают между собой бак и топку.

и это войдёт в штатную комплектацию надеюсь?

Ёпт... именно их я и сварганил... завтра отчетик сделаю. Мобиба рулит! Стяжки на ум пришли когда после урагана в палатке я нашел Жигу,разобраную на составляющие. Алексей Александрович а можно у вас закзать крышку бака?

ИванРадостев писал(а):Помимо короны в комплект фабричного апгрейда входит еще две продольные стяжки, которые замыкают между собой бак и топку.

ИванРадостев писал(а):и это войдёт в штатную комплектацию надеюсь?

Конечно же да.

potapov sergey4 писал(а):Ёпт... именно их я и сварганил... завтра отчетик сделаю. Мобиба рулит! Стяжки на ум пришли когда после урагана в палатке я нашел Жигу,разобраную на составляющие. Алексей Александрович а можно у вас закзать крышку бака?

Не у меня.)) В Отделе продаж.))
Что со старой крышкой? Погнулась?

Dimmx писал(а): Техника безопасности наше все, концепция была немедленно пересмотрена,а длина сегментов укорочена.

И это правильно, во первых все должно быть в логике "духа Мобибы" - это значит продуманность идеи, изящность решения и легкость в "юзабилити" для конечного пользователя.
Ну как я всегда говорю джипперам: "безопасность - хорошая привычка!"

АлексейАлександрович писал(а):

potapov sergey4 писал(а):Ёпт... именно их я и сварганил... завтра отчетик сделаю. Мобиба рулит! Стяжки на ум пришли когда после урагана в палатке я нашел Жигу,разобраную на составляющие. Алексей Александрович а можно у вас закзать крышку бака?

Не у меня.)) В Отделе продаж.))
Что со старой крышкой? Погнулась?

Сегодня неожиданно с утра отправили в командировку. Завтра все напишу

А можно не мудрствовать, а вырезать из этой новой огнеупорной ткани кусок и подложить под Жигу, дешево, легко, компактно и сердито.
