Можно что-то такое сделать. Натрубный ППГ делали с учетом того, что у людей на руках достаточно много печей Жига-1 и КЦ-3.
Кроме того, обратите внимание, что Вы предлагаете поместить трубку теплообменника в стандартное сечение дымохода. Этим мы уменьшаем проходное сечение. Тут надо посмотреть, не надо ли будет расширять дымоход? Тогда емкость бака уменьшим и комплектация дымоходами может как-то пострадать, измениться. Либо будет работать и на таком сечении, но сейчас это не очевидно.

А что Вас так не устраивает тот натрубный вариант, который мы предложили?

_________________
Бантуризм - лучший вид семейного отдыха!

Дык а сейчас какое сечение имеет ППГ, не стандартное? В конце концов всё равно самым узким местом является конечный сегмент с диаметром 75мм против 90мм у стандартного в котором и предлагается ставить теплообменник. Никаких конфликтов не вижу.

Меня устраивала и Оптима с 80-ым дымоходом и паром с камней, когда никаких парогенераторов то и небыло. И если Я скажу, что этот натрубный ППГ Мне не нравится, то не с точки зрения выдаваемых кондиций, а с точки зрения не реализованного потенциала.

Как говорится, в любой хрени есть свои плюсы и минусы)

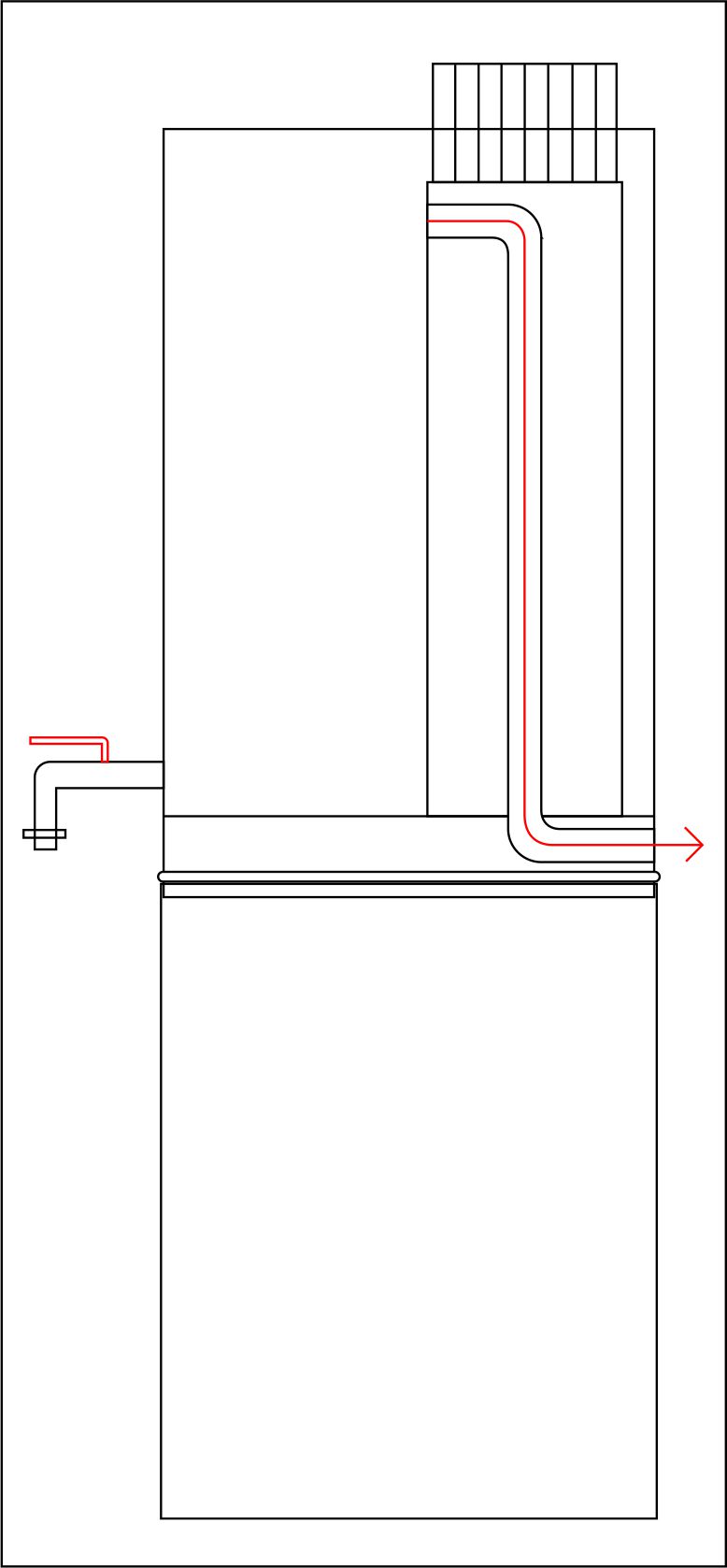

На вскидку по схеме Алексея.

Из плюсов. Если хватит сечения стандартного дымохода. Может и хватит. Ведь сейчас, в штате там стоит турбулизатор). КПД перегревателя должно подрасти. Выход пара ниже.
Минусы

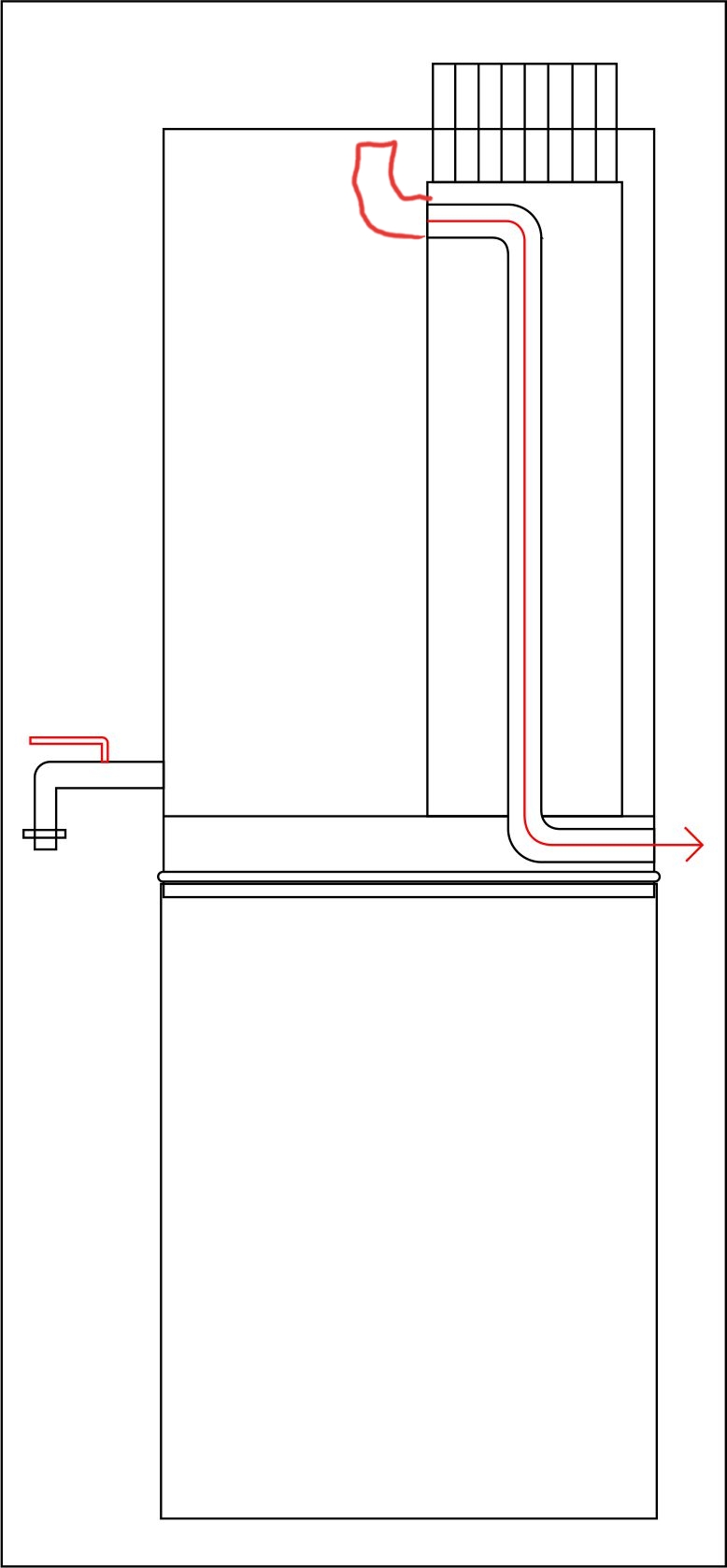

Такой выход гофры в бак потребует налива воды максимум до половины бака.Иначе, при закипании, будет не совсем все хорошо. Надо как на Парабомбе, поднимать забор пара под крышку.
Не сочтите эротикой, но как то так)

Как грамотно реализовать? вот в чем вопрос. Что бы и укладке дымохода в бак не помешала и не повредить...
Выход гофры понизу. Слегка увеличиваем длинну бака. Думаю сантиметра на 3-4. Чтобы уложить гофру и какю то пластину ее защиты. Но мысль интересная)

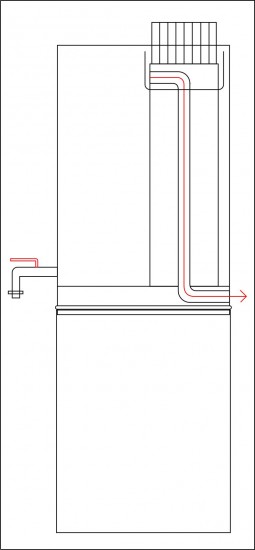

Не хотелось усложнять схему(для общего понимания), но решается коллектором "по верху":

Вполне себе рабочий вариант)

Станислав Николаевич Очень интересно.
Может здесь обсудите pridumal-izobrel-f25/pechi-interesnye-resheniya-dlya-voploshheniya-t723.html. Ещё есть тема про усовершенствования Мобиба.

Такой способ перегрева пара применён в Скоропарке 2019(lll)если я правильно чертёж понял.

Эту "юбку придется" приваривать сплошным швом. На тонкую стенку дымохода это не получится сделать. Иначе вода будет проникать в этот "коллектор".
Вариан Сергея Потапова выполнить проще.

_________________
Бантуризм - лучший вид семейного отдыха!

Там иначе сделано. Трубка из дымохода в топку уходит.

_________________
Бантуризм - лучший вид семейного отдыха!

Так и есть. Ниже уровня дымохода начинается топка.

новая кайфандра уже не ранцевая? пар от печки сухой или влажный идет?

Если докупить ранец, то будет ранцевая). Пар суше чем был раньше)

Как не ранцевая? Почему не ранцевая?)))

Какая баня "ранцевая" или "не ранцевая" - зависит от транспортных габаритов комплекта. Можно ли этот комплект поместить в ранец? В базе это может быть сумка с лямками (рюкзак), а по желанию можно докупить и специализированный "ранец". От рюкзака он отличается более сложной конструкций, более жестким контуром. Но, зачастую бывает удобнее приторочить этот комплект к станку хорошего станкового рюкзака стороннего производителя. Снаружи или во внутрь уложить. Габариты позволяют. Палатка осталась компактной. Печь осталась так же компактной. Кайфандра по-прежнему остается единственной специализированной "ранцевой баней" в мире.

Пар из новой печи Жига-2, благодаря новому натрубному паропрегревателю - более сухой и легкий. Если требуется сделать пар злее и более сырым, - просто откройте крышку заливной горловины.

_________________
Бантуризм - лучший вид семейного отдыха!

раньше вроде как первая кайфандра называлось ранцевой, мне почему-то казалось что палатка и печка помещалась в рюкзак и на плечи
