 Заголовок сообщения: Полок ПС-750 (доработка в ПС-700)
СообщениеДобавлено: 01 ноя 2018, 10:07
Не в сети
Старший прапорщик Мобиба Гвардии
Старший прапорщик Мобиба Гвардии
Аватар пользователя

Зарегистрирован: 02 ноя 2017, 03:17
Сообщений: 593
Откуда: Междуреченск
Благодарил (а): 2086 раз.
Поблагодарили: 841 раз.
Для знакомых: Сергей
Впервые купил Мобибу: ноябрь 2017
Мой Мобиба комплект: РБ-170/ОК1, ПУ-170,ПСН-350,Шикардос МГ-1, жилет, шапочки. МБ-10А Акв.1, ИЗН-10, Гравицапа КЦ-3, ППГ-90, ПС-750, ПУ-22/10, Медиана-5, Парофон-3, Согра-3 на коврике.
Хочу купить: В чем посидеть с друзьями после бани или переночевать с подругами. (но Паробомба снится, снится) :)
С легким паром дорогие товарищи!
Не так давно стал обладателем новенького, еще «дева не лежала» полока ПС-750.

Вложение:
IMG_6277.jpg [ 1.16 MiB | Просмотров: 647 ]


Как все уже успели заметить, классическая конструкция «книжки» на тросовой растяжке претерпела кардинальные изменения, добавилась третья нога, добавились «лыжи», конструкция стала более надежная и устойчивая, ломаться просто нечему.

Вложение:
IMG_6282.jpg [ 1.34 MiB | Просмотров: 647 ]


Из минусов – более жесткие требования к поверхности, на которую он устанавливается и более габаритное расположение при двухуровневом размещении (малый полок задвинуть под больший не получится, будет мешать третья нога). С другой стороны, когда малый полок упирается в третью ногу верхнего ребром фанеры, создается дополнительная точка опоры и верхний полок становится еще более устойчивым.

Вложение:
2018-10-07 15-23-17.jpg
2018-10-07 15-23-17.jpg [ 1.54 MiB | Просмотров: 647 ]


Алексей Александрович пообещал, что мы все еще полюбим новую конструкцию, в чем нисколько и не сомневаюсь :)

С другой стороны, не зря говорят, что старая любовь «не ржавеет» (каламбурчик получился, как раз тросик и ржавеет :lol: ).

Любил я новый полок, любил и никак любовь с первого взгляда не получалась. Как быть?
Хорошо, вовремя вспомнил одну поговорку, что встречаться с девушкой в очках – это все равно что встречаться с двумя девушками одновременно, снял с нее очки и под тобой уже другая девушка :)

Подумано – сделано! Снимаю «очки» с ПС-750 (но далеко убирать не буду, а то мало ли… вдруг разнообразия в обратную сторону захочется!) :lol:

Классическую конструкцию тросовой растяжки попробовал несколько переработать, для более быстрого «надевания и снимания очков».

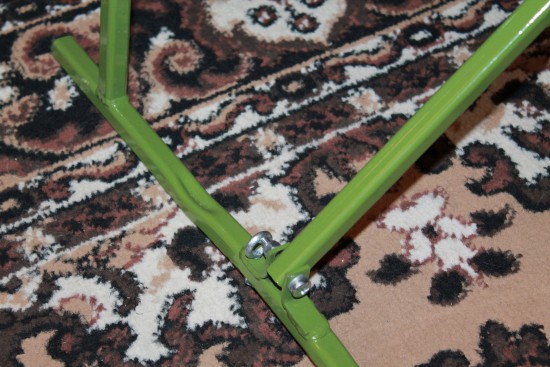

В месте пяты крепления сверлится отверстие 5 мм, нарезается резьба М6 и вворачивается рым-болт. С обратной стороны подстраховал контргайкой (не знаю зачем, держится и без нее отлично, но пусть будет, тем более, что она никак не мешает, не выступая за габариты лыжи).
На другой ножке тоже самое, но расположение рыма зеркально первому, чтобы получилась диагональ.

Вложение:
IMG_6283.jpg [ 852.6 KiB | Просмотров: 647 ]

Вложение:
IMG_6284.jpg [ 1.12 MiB | Просмотров: 647 ]

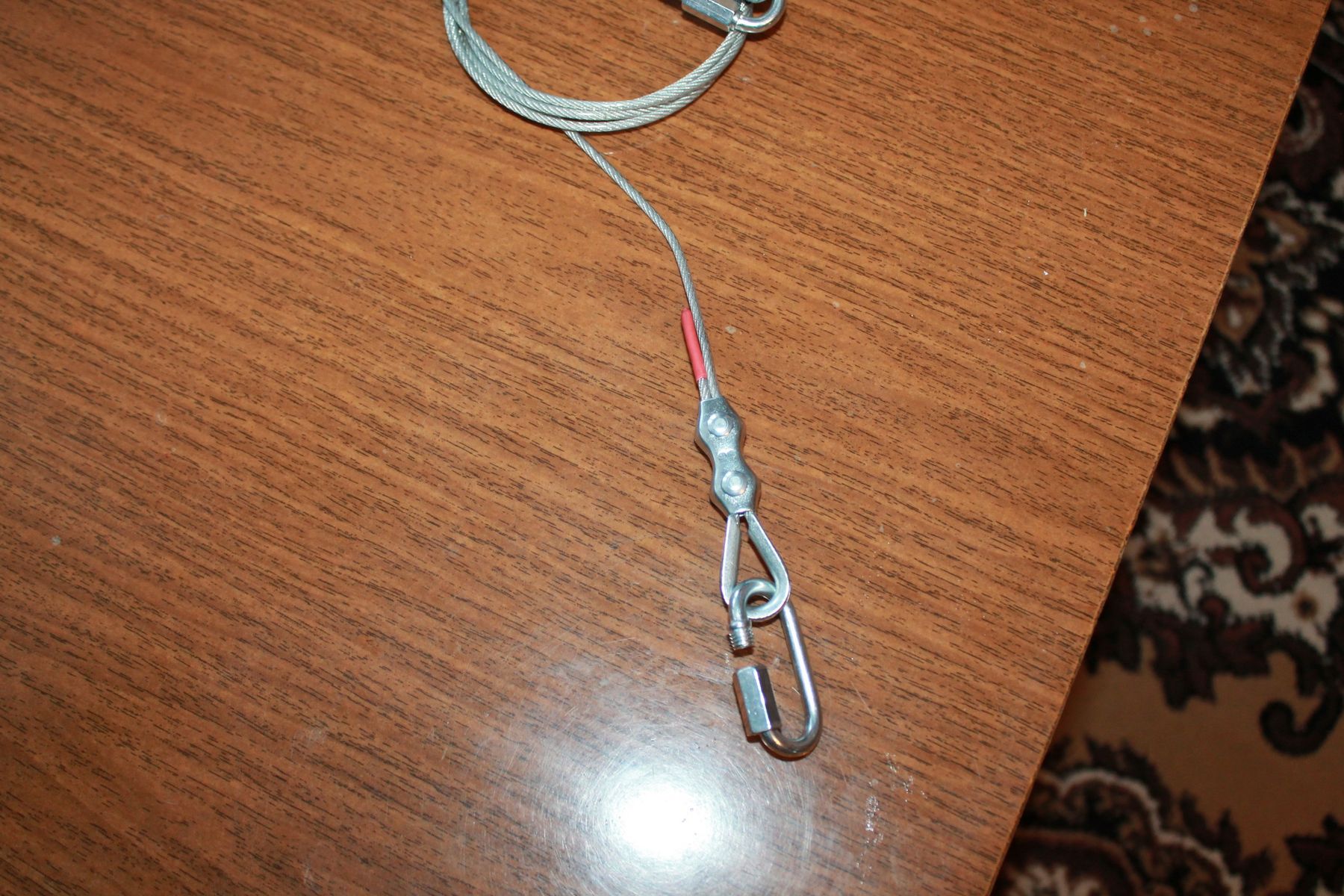

2 метра тросика в ПВХ оболочке 2/3, 2 коуша, 2 зажима для тросика и 2 карабина с винтовой фиксацией.

Вложение:
IMG_6287.jpg [ 1.22 MiB | Просмотров: 647 ]


Откручиваю третью ногу, ставлю вместо нее самодельные петли, окрашенные чем бог послал (бог послал остатками краски после похода к бабушке, оградку подкрашивал).

Вложение:
IMG_6290.jpg [ 826.15 KiB | Просмотров: 647 ]

Вложение:
IMG_6291.jpg [ 1.17 MiB | Просмотров: 647 ]

Вложение:
IMG_6292.jpg [ 1.01 MiB | Просмотров: 647 ]

Вложение:
IMG_6293.jpg [ 916.2 KiB | Просмотров: 647 ]

Вложение:
IMG_6294.jpg [ 956.64 KiB | Просмотров: 647 ]

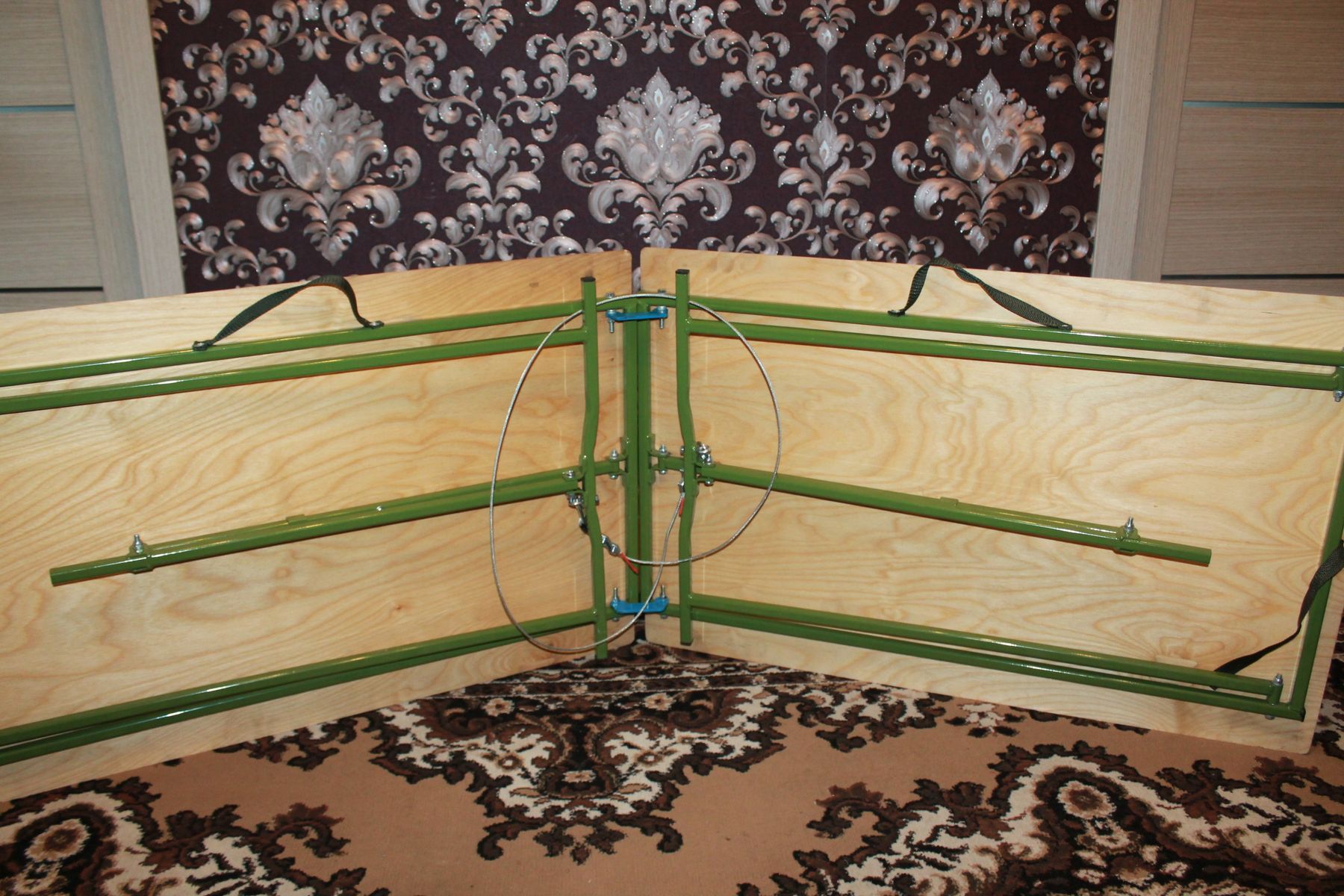

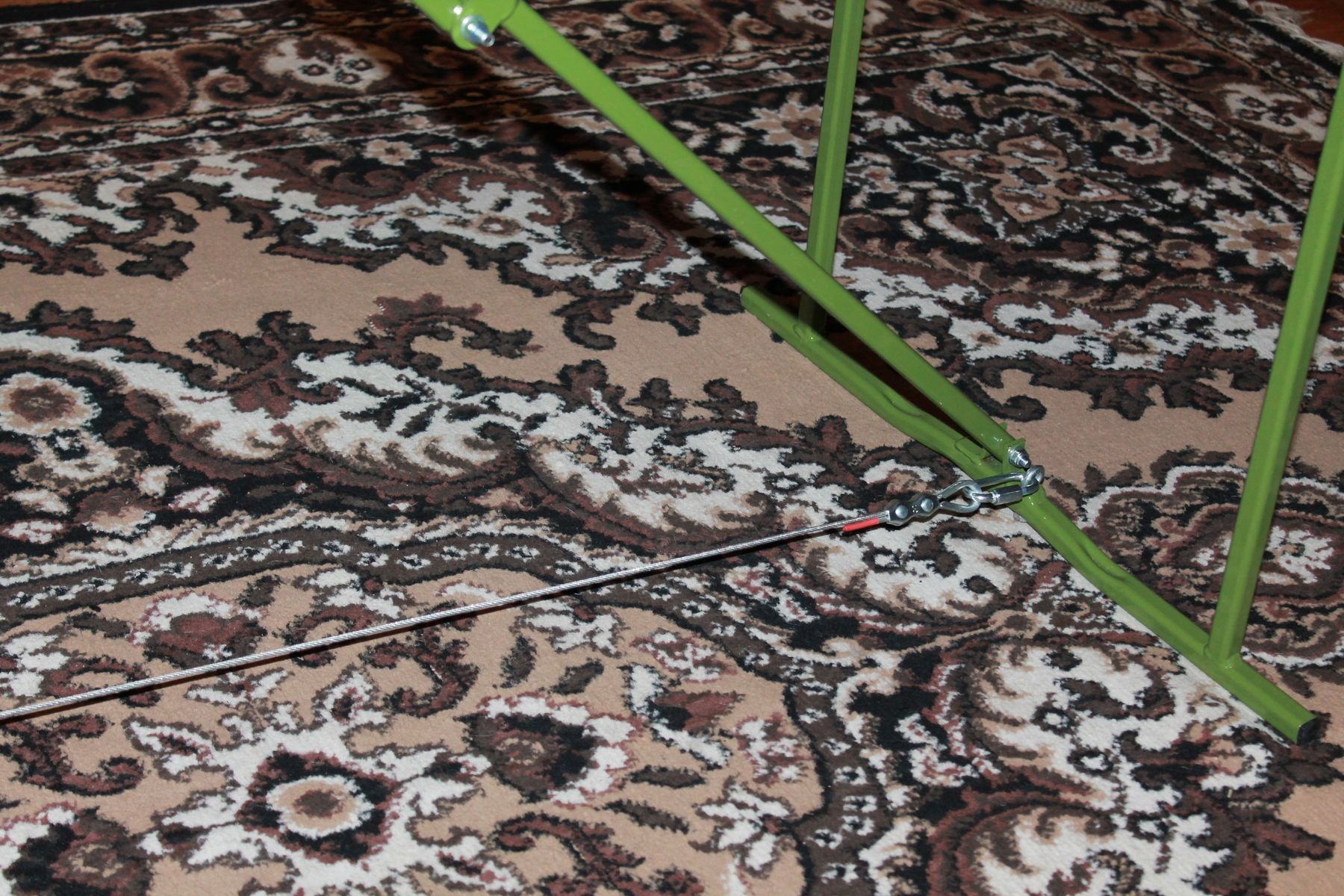

Ставим тросик, закрываем карабины, проверяем – полет нормальный! Стоит как влитой.

Вложение:
IMG_6300.jpg [ 824.99 KiB | Просмотров: 647 ]

Вложение:
IMG_6301.jpg [ 1.33 MiB | Просмотров: 647 ]

Вложение:
IMG_6302.jpg [ 1.37 MiB | Просмотров: 647 ]


Единственный нюанс – если сесть ближе к месту складывания на самый край фанеры – проявляется диагональное скручивание (нагруженный край относительно противоположного проседает на 3-4 мм, что абсолютно не критично).

Вложение:
IMG-20181101-WA0001.jpg [ 107.62 KiB | Просмотров: 647 ]


При необходимости длительного хранения полока - снимаем тросик, укладываем в мультифорку и убираем на хранение :)

Вложение:
IMG_6286.jpg [ 1.05 MiB | Просмотров: 647 ]


При складывании полока в транспортное положение лыжи очень пригодились, на них удобно тросик накидывать, чтобы при переноске не мешался и не путался.

Вложение:
IMG_6311.jpg [ 1.06 MiB | Просмотров: 647 ]


Из плюсов данной конструкции вижу то, что можно заготовить сколь угодно много запасных тросиков, заранее отмеренных и выверенных, с возможностью «горячей» замены.

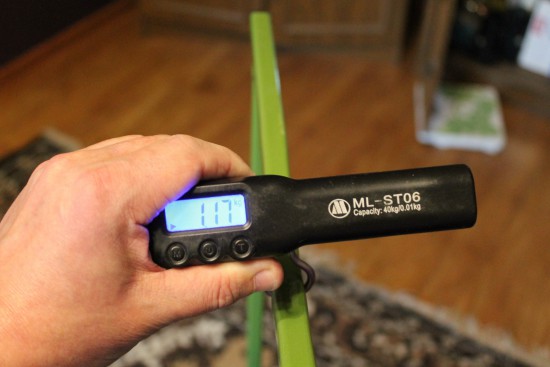

Вес комплекта уменьшился на 1 килограмм (вес ноги 1170 гр., вес тросика с карабинами 110 гр.)

Вложение:
IMG_6307.jpg [ 974.48 KiB | Просмотров: 647 ]

Вложение:
IMG_6308.jpg [ 973.75 KiB | Просмотров: 647 ]


Но и штатную ногу далеко убирать не буду, чувствую, пригодится она мне еще, и вообще, девушки в очках это мой тайный фетиш :oops: :roll:

Вложение:
IMG_5011.jpg [ 982.05 KiB | Просмотров: 647 ]


P.S. Оттягивающие резиночки забыл поставить, надо крестик где-нибудь нарисовать, все же с резиночками симпатичнее смотрится :)

P.S.S. Сначала вообще собирался обрезать среднюю ногу сантиметрах в 5 от петлей, наварить на нее муфту из 20 трубы, для «супербыстрого» надевания очков», но потом подумал: люди делали, старались. Зачем портить? Пусть остается оригинальный полок ПС-750, в том виде, каким был задуман производителем, а мои мелкие изменения – так на вкус и цвет все фломастеры разные.

Вместе с полоком заказывал подголовник, с задумкой трансформировать полок в полноценное спальное место (КС)

Вложение:
IMG_6321.jpg [ 1.18 MiB | Просмотров: 647 ]


Упс… нежданчик.

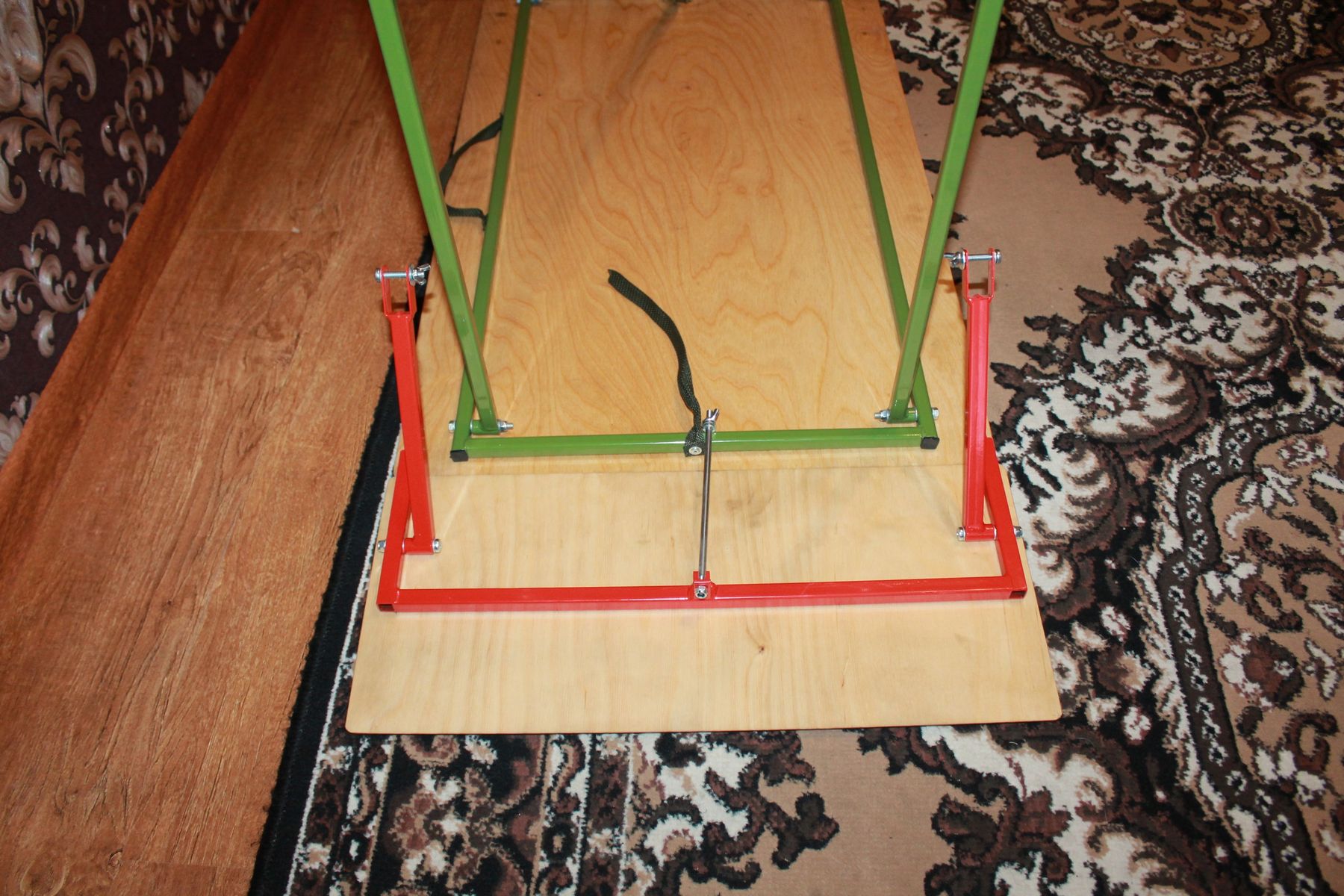

Не тот кафтан оказался, рама у ПС-750 на 100 мм уже чем у «старшего брата» ПС-700. (на момент заказа конструктив новой рамы еще не был опубликован, на сайте «висели» картинки от ПС-700)

Вложение:
IMG_6323.jpg [ 1.11 MiB | Просмотров: 647 ]

Вложение:
IMG_6325.jpg [ 815.3 KiB | Просмотров: 647 ]

Вложение:
IMG_6326.jpg [ 826.89 KiB | Просмотров: 647 ]


Пока в раздумьях, как приладить. Варианта просматривается 2: или разбирать раму подголовника, укорачивая ее в ширину, или нарастить шпильки, крепящие укосины и сдвинуть их в размер рамы полока через втулку соответствующей длины. Думаю, второй вариант мне ближе.

Также придется переклепать одну из завязок, потому как центральная шпилька подголовника как раз в это место просится.

Вложение:
IMG_6324.jpg [ 776.39 KiB | Просмотров: 647 ]

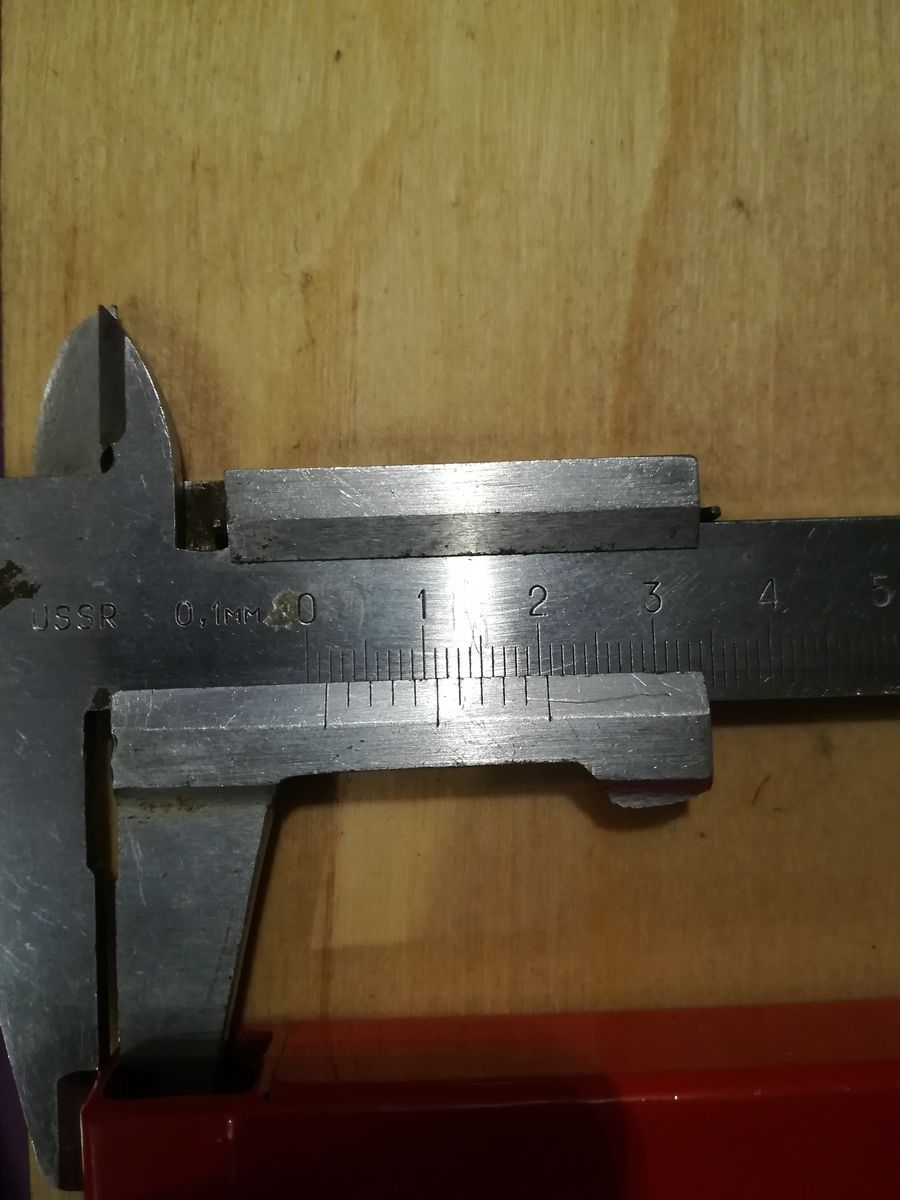

На оригинальном комплекте ПС-350+подголовник горизонтальные части рамы подголовника (где круглое сечение) входили в торец рамы ПС-350, здесь скорее всего придется просто прикрепить к фанере снизу пару отрезков квадратной трубы сантиметров по 5 длиною.

И да, в МБ-10 ПС-750 вместе с подголовником не встанет, только если посередине палатки и растягивая стенки торцами.

Доклад закончил.


Вернуться наверх
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Полок ПС-750 (доработка в ПС-700)
СообщениеДобавлено: 01 ноя 2018, 10:31
Не в сети
Сержант Мобиба Гвардии
Сержант Мобиба Гвардии
Аватар пользователя

Зарегистрирован: 29 сен 2018, 11:12
Сообщений: 183
Откуда: Минск
Благодарил (а): 463 раз.
Поблагодарили: 186 раз.
Для знакомых: Андрей
Впервые купил Мобибу: 2018
Мой Мобиба комплект: МБ-104,медиана 1 с доп. сегментом дымохода,полок ПС-700, сумка для полка ПС-700, банная шапка
Хочу купить: Парафон-3, Согру-3,полок ПСН-350 сумку для полока ПСН-350
Batman писал(а):
Вложение:

Вложение:

Доклад закончил.

Вот, где ты, Серега раньше был с этими двумя картинками?!

_________________
Ко мне можно на ты


Вернуться наверх
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Полок ПС-750 (доработка в ПС-700)
СообщениеДобавлено: 01 ноя 2018, 10:54
Не в сети
Старший прапорщик Мобиба Гвардии
Старший прапорщик Мобиба Гвардии
Аватар пользователя

Зарегистрирован: 02 ноя 2017, 03:17
Сообщений: 593
Откуда: Междуреченск
Благодарил (а): 2086 раз.
Поблагодарили: 841 раз.
Для знакомых: Сергей
Впервые купил Мобибу: ноябрь 2017
Мой Мобиба комплект: РБ-170/ОК1, ПУ-170,ПСН-350,Шикардос МГ-1, жилет, шапочки. МБ-10А Акв.1, ИЗН-10, Гравицапа КЦ-3, ППГ-90, ПС-750, ПУ-22/10, Медиана-5, Парофон-3, Согра-3 на коврике.
Хочу купить: В чем посидеть с друзьями после бани или переночевать с подругами. (но Паробомба снится, снится) :)
Zmei писал(а):
Вот, где ты, Серега раньше был с этими двумя картинками?!


Снимал с неделю назад :) Просто иногда материал вылежаться должен. Еще из наблюдений: при складывании нужно обращать внимание, чтобы узел "коуш-зажим" не попал на излом между ножкой и рамой. Есть еще беспроигрышный вариант складывания, когда узел натянут всегда, но тут больше гемора с просовыванием тросика под полусогнутую ногу, потом с выпутыванием...

Вложение:
IMG_6315.jpg [ 893.02 KiB | Просмотров: 621 ]


Так что лучше просто быть внимательным при складывании. Или использовать классическую схему жестко закрепленного тросика.
